উচ্চ ভোল্টেজ পাওয়ার সিস্টেমের মূল-এসএফ 6 সার্কিট ব্রেকার

ওভারভিউ

এসএফ 6 সার্কিট ব্রেকার একটি উচ্চ-ভোল্টেজ সুইচগিয়ার যা সালফার হেক্সাফ্লুরাইড (এসএফ 6) গ্যাসকে অর্ক নিভে যাওয়া এবং অন্তরক মাধ্যম হিসাবে ব্যবহার করে। এটি উচ্চ-ভোল্টেজ পাওয়ার গ্রিডের মূল হিসাবে পরিচিত। এর অনন্য অর্ক নিভে যাওয়া ক্ষমতা এবং স্থিতিশীল দক্ষতার সাথে এটি বিভিন্ন পাওয়ার সিস্টেম এবং সংক্রমণ এবং বিতরণ নেটওয়ার্কগুলিতে ব্যাপকভাবে ব্যবহৃত হয়। পাওয়ার গ্রিডের নিরাপদ অপারেশন নিশ্চিত করার জন্য এটি একটি মূল সরঞ্জাম। এটি মূলত 72.5KV এর উচ্চ ভোল্টেজ এবং উপরে এবং মাঝারি ভোল্টেজের 3.6KV ~ 72.5KV এ বিভক্ত। এসএফ 6 সার্কিট ব্রেকারের মূল ফাংশনটি হ'ল ফল্ট কারেন্টটি দ্রুত কেটে ফেলা এবং শর্ট সার্কিট বা ওভারলোডের ক্ষতি থেকে পাওয়ার গ্রিড সরঞ্জামগুলি রক্ষা করা।

一। একটি এসএফ 6 সার্কিট ব্রেকার কী?

এসএফ 6 সার্কিট ব্রেকার হ'ল একটি উচ্চ-ভোল্টেজ সুইচগিয়ার যা সালফার হেক্সাফ্লুরাইড (এসএফ 6) গ্যাসকে অন্তরক এবং আর্ক-এক্সটিংিং মিডিয়াম হিসাবে ব্যবহার করে। পাওয়ার গ্রিড সরঞ্জামগুলির ক্ষতি রোধ করতে এটি মূলত সার্কিটগুলিতে (যেমন শর্ট সার্কিট বা ওভারলোডস) ফল্ট স্রোতগুলি দ্রুত কেটে ফেলতে ব্যবহৃত হয়। এর অপারেটিং ভোল্টেজের পরিসীমাটি 3.6KV থেকে 800KV কভার করে এবং এটি মাঝারি-ভোল্টেজ, উচ্চ-ভোল্টেজ এবং অতি-উচ্চ-ভোল্টেজ পাওয়ার সিস্টেমগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।

二। এসএফ 6 সার্কিট ব্রেকার কীভাবে কাজ করে?

1। নীতি: এসএফ 6 গ্যাসের ভূমিকা

অন্তরক মাধ্যম: এসএফ 6 গ্যাসের নিরোধক শক্তি বায়ুর তুলনায় 2 থেকে 3 গুণ, যা কার্যকরভাবে উচ্চ ভোল্টেজের অবস্থার অধীনে লাইভ অংশগুলি বিচ্ছিন্ন করতে পারে।

অর্ক নিভে যাওয়া মাধ্যম: এসএফ 6 অণুগুলির শক্তিশালী বৈদ্যুতিনগেটিভিটি রয়েছে এবং মাইক্রোসেকেন্ড অর্ক নিভে যাওয়া অর্জনের জন্য দ্রুত চাপ শক্তি শোষণ করতে পারে।

স্থিতিশীলতা: চাপের উচ্চ তাপমাত্রায় পচে যাওয়ার পরে, এসএফ 6 গ্যাসের 99% দ্রুত অবশিষ্টাংশ দূষণকারী ছাড়াই পুনরায় সংযুক্ত করা যায়।

2। আর্ক নিভানোর পুরো প্রক্রিয়া

যোগাযোগের বিচ্ছেদ: ফল্ট কারেন্টটি সার্কিট ব্রেকারকে পরিচালনা করতে ট্রিগার করে এবং পরিচিতিগুলি দ্রুত পৃথক করা হয় এবং একটি চাপ তৈরি হয়।

গ্যাস সংক্ষেপণ: অপারেটিং মেকানিজম পিস্টনকে এসএফ 6 গ্যাস সংকুচিত করতে চালিত করে, আয়নীকরণের ডিগ্রি হ্রাস করার জন্য চাপের দিকে প্রবাহিত একটি উচ্চ-গতির বায়ু প্রবাহ তৈরি করে।

শক্তি শোষণ: এসএফ 6 অণুগুলি বিনামূল্যে ইলেক্ট্রনগুলি ক্যাপচার করে, অর্ককে চালিয়ে যাওয়া থেকে দমন করে, দ্রুত চাপটি নিভিয়ে দেয় এবং বর্তমান সংযোগ বিচ্ছিন্নতা অর্জন করে।

নিরোধক পুনরুদ্ধার: এআরসিটি নিভে যাওয়ার পরে, এসএফ 6 গ্যাস তাত্ক্ষণিকভাবে আর্কটিকে রাজত্ব থেকে রোধ করতে এবং সার্কিটটি সম্পূর্ণ সংযোগ বিচ্ছিন্ন হয়ে গেছে তা নিশ্চিত করার জন্য নিরোধক শক্তি পুনরুদ্ধার করে।

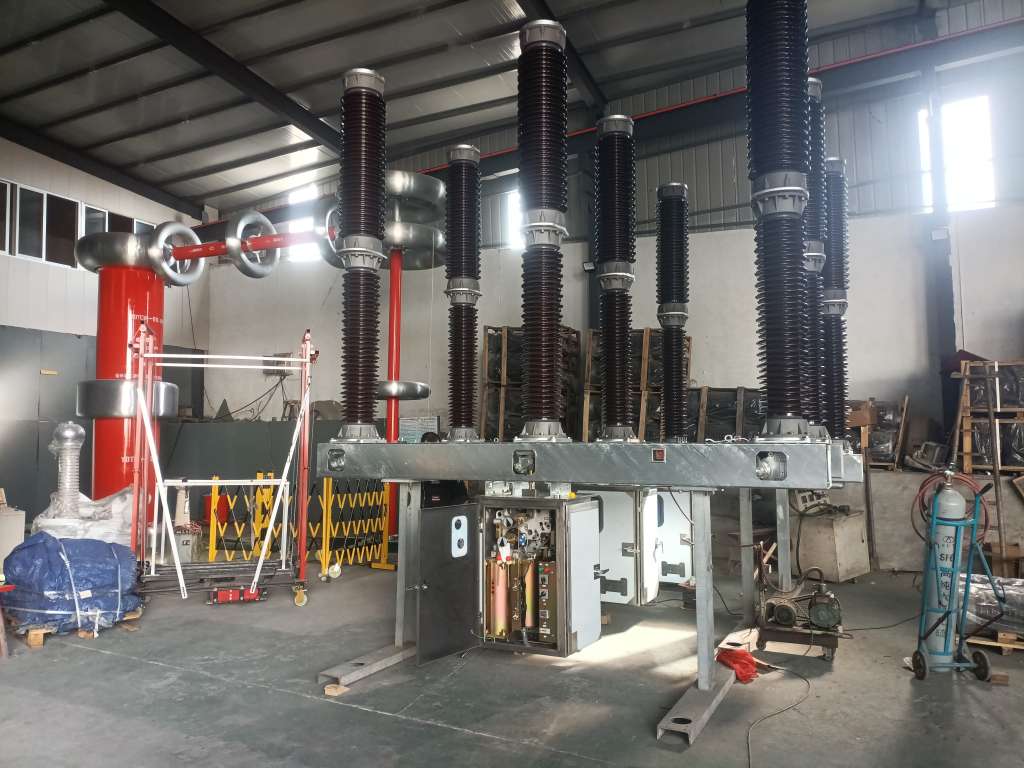

三। এসএফ 6 সার্কিট ব্রেকারের মূল কাঠামো এবং উপাদানগুলি

1। আর্ক নিভেটিং চেম্বার

উপাদান: উচ্চ তাপমাত্রা প্রতিরোধী সিরামিক বা ইপোক্সি রজন।

নকশা: সংকুচিত গ্যাসের ধরণ (একক চাপ এবং ডাবল চাপ) বা স্ব-শক্তি অর্ক নিভে যাওয়া কাঠামো, বিভিন্ন বর্তমান স্তরের জন্য উপযুক্ত।

2। গ্যাস সিস্টেম

গ্যাস চেম্বার: এসএফ 6 গ্যাসে ভরা সিলড গহ্বর (রেটেড চাপ 0.4 ~ 0.6 এমপিএ)।

চাপ পর্যবেক্ষণ: ঘনত্ব রিলে রিয়েল টাইমে গ্যাস চাপ পর্যবেক্ষণ করে এবং লকআউট বা অ্যালার্ম সিগন্যাল ট্রিগার করে।

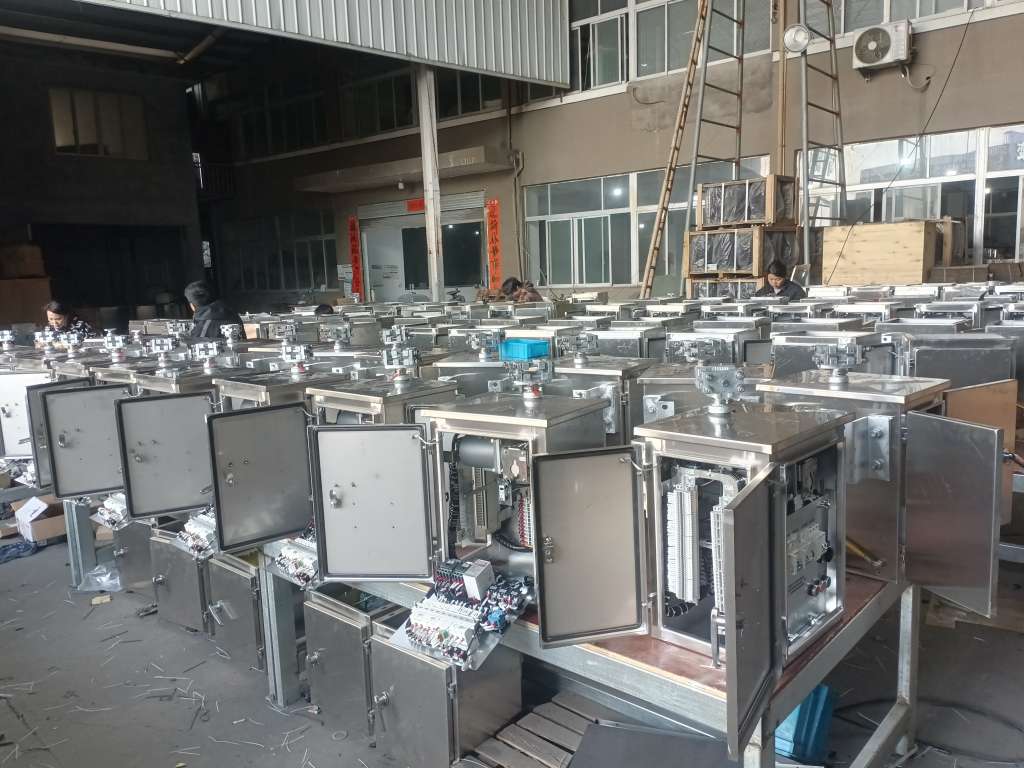

3। অপারেটিং মেকানিজম

স্প্রিং এনার্জি স্টোরেজ মেকানিজম: অর্থনৈতিক এবং নির্ভরযোগ্য, মাঝারি ভোল্টেজ সিস্টেমের জন্য উপযুক্ত।

জলবাহী/বায়ুসংক্রান্ত প্রক্রিয়া: উচ্চ ভোল্টেজ এবং বৃহত ক্ষমতা সার্কিট ব্রেকারগুলির জন্য ব্যবহৃত বড় আউটপুট টর্ক।

বুদ্ধিমান বৈদ্যুতিক প্রক্রিয়া: ইন্টিগ্রেটেড সেন্সর, দূরবর্তী উদ্বোধন এবং বন্ধ নিয়ন্ত্রণ সমর্থন।

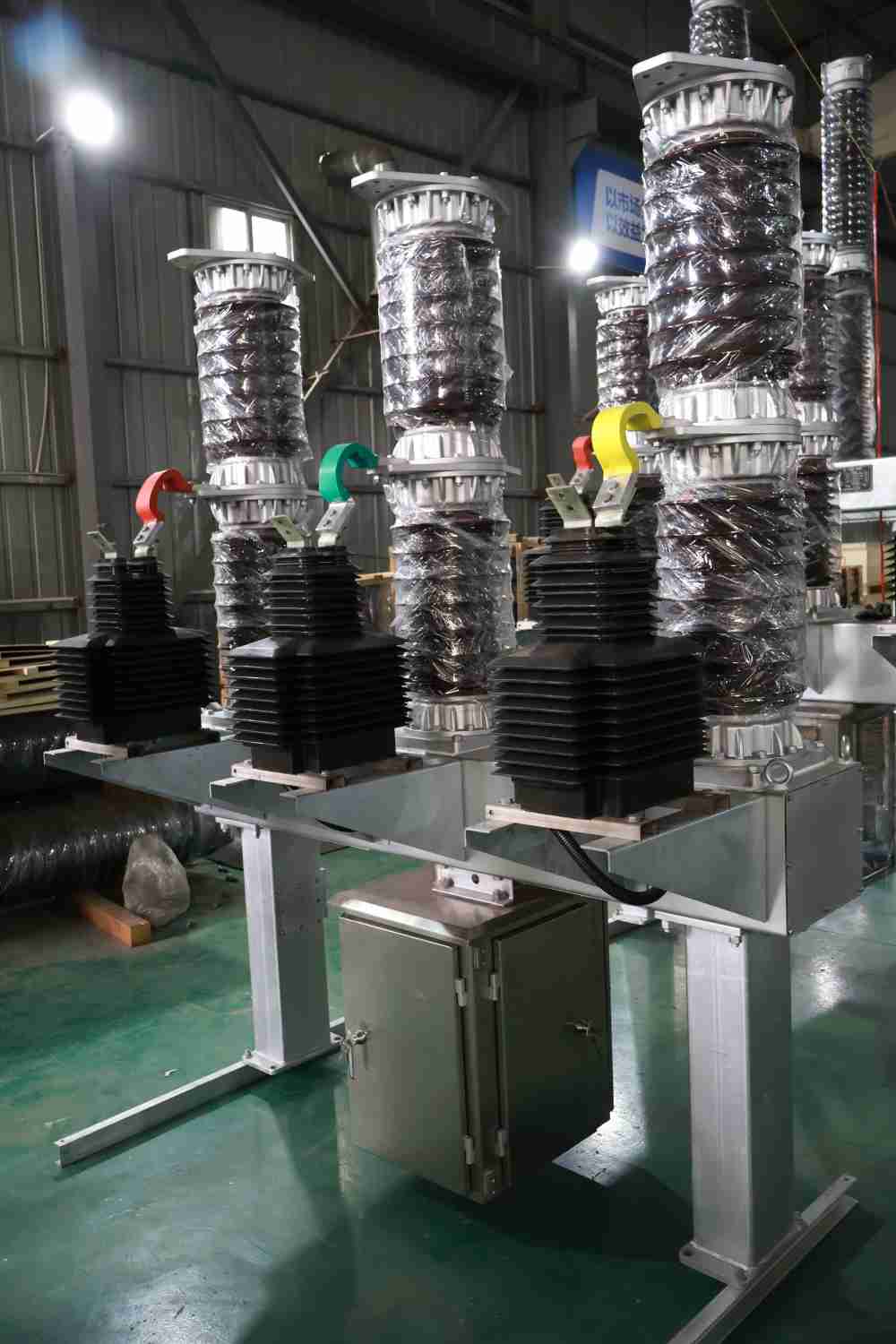

4 .. নিরোধক সমর্থন কাঠামো

চীনামাটির বাসন কলামের ধরণ: স্ট্যান্ডার্ড ডিজাইন, শক্তিশালী বিরোধী দূষণ ক্ষমতা।

যৌগিক অন্তরক প্রকার: সিলিকন রাবার জ্যাকেট ওজন হ্রাস করে এবং আরও ভাল বিস্ফোরণ-প্রমাণ পারফরম্যান্স রয়েছে।

四। এসএফ 6 সার্কিট ব্রেকারগুলির সুবিধা

1। সুপার শক্তিশালী ব্রেকিং ক্ষমতা: সাধারণ ভ্যাকুয়াম সার্কিট ব্রেকারদের ছাড়িয়ে অনেক বেশি, 80ka পর্যন্ত শর্ট সার্কিট কারেন্ট কেটে ফেলতে পারে।

2। সুপার লং মেকানিকাল লাইফ: 10,000 টি পর্যন্ত যান্ত্রিক জীবন, এবং 20 বছর পর্যন্ত 2,000 পূর্ণ-ক্ষমতা সম্পন্ন ব্রেকিং, রক্ষণাবেক্ষণ-মুক্ত চক্রটি পূরণ করতে পারে।

3। কমপ্যাক্ট ডিজাইন: এসএফ 6 এর উচ্চ নিরোধক সরঞ্জামের ভলিউমকে বায়ু-ইনসুলেটেড সার্কিট ব্রেকারগুলির চেয়ে 40% ছোট করে তোলে, সাবস্টেশন স্পেস সংরক্ষণ করে।

4। সুপার শক্তিশালী অভিযোজনযোগ্যতা: সম্পূর্ণ সিলযুক্ত কাঠামো, উচ্চতর আর্দ্রতা বা ধুলাবালি পরিবেশে -30 ডিগ্রি সেন্টিগ্রেড থেকে +40 ডিগ্রি সেন্টিগ্রেডে স্থিরভাবে পরিচালনা করতে পারে। 20 বছর পর্যন্ত রক্ষণাবেক্ষণ-মুক্ত চক্র।

五। এসএফ 6 সার্কিট ব্রেকারগুলির ভবিষ্যতের প্রযুক্তিগত উদ্ভাবন

1। এসএফ 6 বিকল্প

মিশ্র গ্যাস: এসএফ 6/এন ₂ বা এসএফ 6/সিএফ 4 মিশ্র গ্যাস, এসএফ 6 খরচ এবং জিডাব্লুপি 30%~ 50%হ্রাস করে।

2। এসএফ 6-মুক্ত বিকল্প:

শুকনো এয়ার সার্কিট ব্রেকার: মাঝারি ভোল্টেজ ক্ষেত্রে (≤40.5KV), GWP = 0 এ বাণিজ্যিকীকরণ।

ভ্যাকুয়াম সার্কিট ব্রেকার + পরিবেশ বান্ধব গ্যাস: উচ্চ ভোল্টেজ ক্ষেত্রে বিকাশের অধীনে (যেমন সি 5-এফকে গ্যাস)।

3। পুনরুদ্ধার এবং পুনর্জন্ম প্রযুক্তি

এসএফ 6 পুনরুদ্ধার ডিভাইস: অপারেশন এবং রক্ষণাবেক্ষণের ব্যয় হ্রাস করতে ≥99.9% বিশুদ্ধতা সহ গ্যাস পুনর্ব্যবহার করা যেতে পারে।

পচন চিকিত্সা: উচ্চ-তাপমাত্রার চাপ বা প্লাজমা প্রযুক্তি এসএফ 6 কে ক্ষতিকারক সালফার এবং ফ্লোরাইডে পচে যায়।

4 .. বুদ্ধিমান আপগ্রেড

শর্ত নিরীক্ষণ সিস্টেম: অন্তর্নির্মিত সেন্সরগুলি গ্যাসের ঘনত্ব, যোগাযোগ পরিধান, যান্ত্রিক কম্পন এবং ভবিষ্যদ্বাণীমূলক রক্ষণাবেক্ষণ নিরীক্ষণ করে।

六। এসএফ 6 সার্কিট ব্রেকারগুলির অ্যাপ্লিকেশন পরিস্থিতি

উচ্চ-ভোল্টেজ ট্রান্সমিশন নেটওয়ার্ক: ট্রান্সফর্মার এবং ট্রান্সমিশন লাইনগুলি সুরক্ষার জন্য 500KV এবং উপরের সাবস্টেশনগুলিতে ব্যবহৃত হয়।

আরবান পাওয়ার গ্রিড: জিআইএসে সংহত (গ্যাস ইনসুলেটেড সুইচগিয়ার), সীমিত স্থানের সাথে নগর সাবস্টেশনগুলির জন্য উপযুক্ত।

নতুন শক্তি শক্তি স্টেশন: বিদ্যুৎ কেন্দ্র এবং ফটোভোলটাইক পাওয়ার স্টেশনগুলির জন্য বুস্টার স্টেশন, ঘন ঘন স্টার্ট-স্টপ অপারেশন সহ্য করে।

শিল্প বিদ্যুৎ ব্যবস্থা: ইস্পাত উদ্ভিদ এবং রাসায়নিক উদ্ভিদের মতো উচ্চ কারেন্ট লোডগুলির জন্য আগত লাইন সুরক্ষা।

উপসংহার

এসএফ 6 সার্কিট ব্রেকারগুলি তাদের দক্ষ ব্রেকিং ক্ষমতার কারণে বর্তমান উচ্চ-ভোল্টেজ পাওয়ার সিস্টেমগুলির মূল সুরক্ষা ডিভাইস। ভবিষ্যতে, শিল্পটি পরিবেশ বান্ধব প্রযুক্তিগুলিতে এর স্থানান্তরকে ত্বরান্বিত করছে। প্রযুক্তির বিকাশের সাথে, নিরাপদ এবং ক্লিনার গ্যাসগুলি উত্থিত হবে।লুগাও পাওয়ার কোং, লিমিটেডপরিবেশ সুরক্ষার সাথে কর্মক্ষমতা একত্রিত করবে এবং শক্তি পরিবর্তনের চ্যালেঞ্জ এবং সুযোগগুলি মেটাতে সক্রিয়ভাবে উদ্ভাবনকে আলিঙ্গন করবে। আপনার পাওয়ার সিস্টেমের জন্য দক্ষ, নির্ভরযোগ্য এবং টেকসই সুরক্ষা সরবরাহ করতে কাস্টমাইজড এসএফ 6 সার্কিট ব্রেকার সমাধান পেতে লুগাও চয়ন করুন!
