XL-21 পাওয়ার ডিস্ট্রিবিউশন ক্যাবিনেটের কাঠামোগত বৈশিষ্ট্য এবং রক্ষণাবেক্ষণের পদ্ধতিগুলি কী কী?

কাঠামোগত বৈশিষ্ট্য

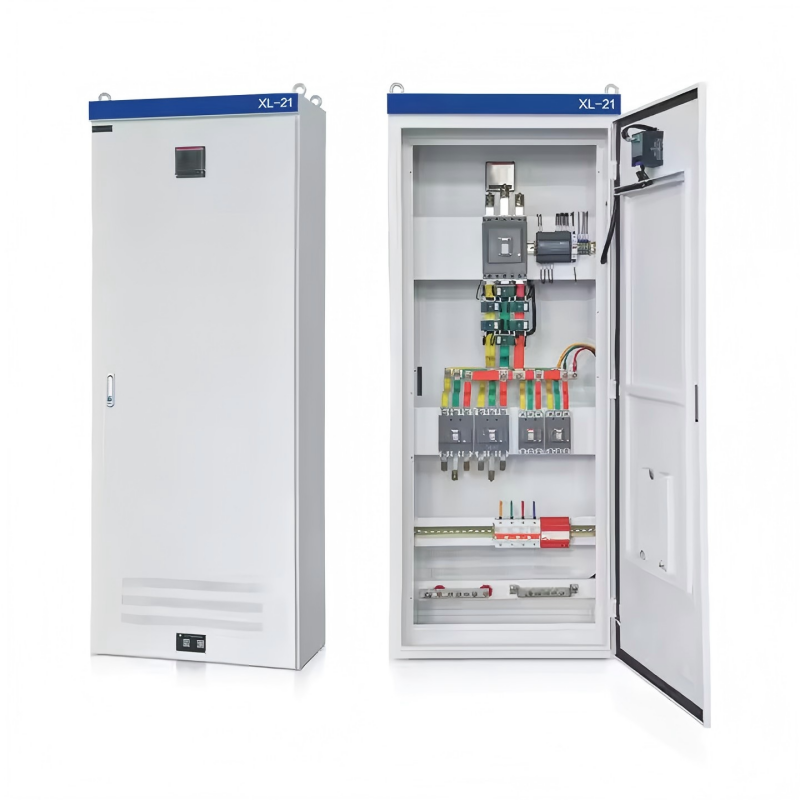

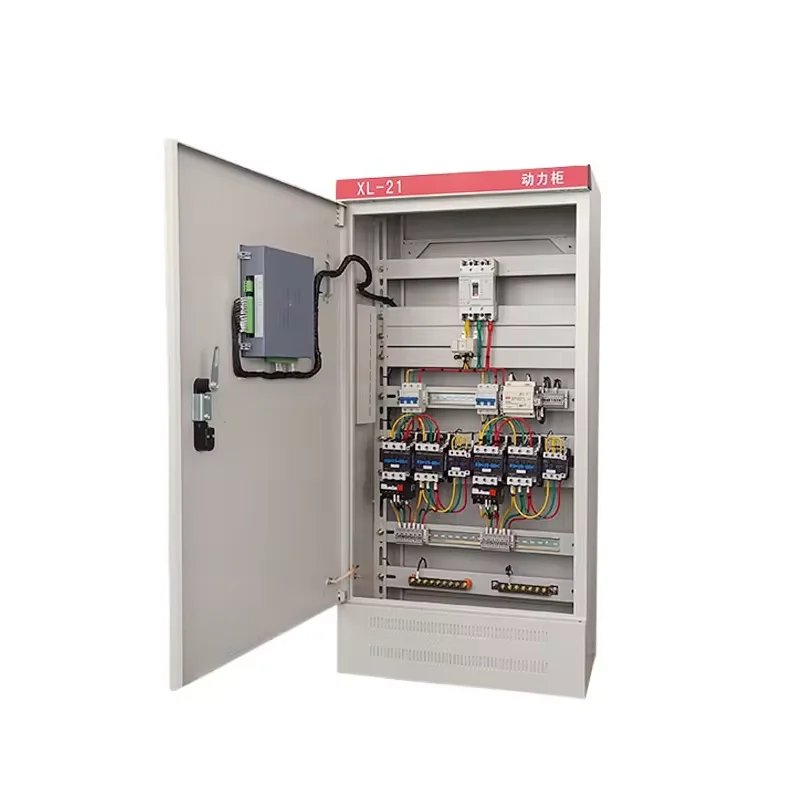

XL-21 লো-ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন ক্যাবিনেট প্রাথমিকভাবে 50 Hz পর্যন্ত AC ফ্রিকোয়েন্সি এবং 500 V পর্যন্ত ভোল্টেজ সহ তিন-ফেজ, তিন-তার, এবং তিন-ফেজ, চার-তারের সিস্টেম ব্যবহার করে শিল্প ও খনির উদ্যোগে বিদ্যুৎ বিতরণের জন্য ব্যবহৃত হয়। এটি বাঁকানো ইস্পাত প্লেট থেকে নির্মিত একটি ঘেরা ঘের। ছুরি সুইচ অপারেটিং হ্যান্ডেল উপরের ডান সামনের কলামে অবস্থিত, পাওয়ার সুইচিং প্রদান করে। বাসবার ভোল্টেজ নির্দেশ করার জন্য বিতরণ প্যানেলে একটি ভোল্টমিটার ইনস্টল করা হয়। সামনের দরজাটি সহজ পরিদর্শন এবং রক্ষণাবেক্ষণের জন্য সমস্ত অভ্যন্তরীণ উপাদানগুলিকে প্রকাশ করে। এই বিতরণ মন্ত্রিসভা অত্যাধুনিক উপাদানগুলি ব্যবহার করে, যার ফলে একটি কমপ্যাক্ট ডিজাইন, সহজ রক্ষণাবেক্ষণ এবং নমনীয় তারের কনফিগারেশন হয়। শর্ট-সার্কিট সুরক্ষার জন্য এয়ার সার্কিট ব্রেকার এবং ফিউজ ছাড়াও, ক্যাবিনেটে যোগাযোগকারী এবং তাপীয় রিলেও রয়েছে। সামনের দরজাটি বোতাম এবং সূচক আলোর ব্যবস্থা করে।

ব্যবহার এবং রক্ষণাবেক্ষণ

• ইনস্টলেশন বা ওভারহোলের পরে, এবং চালু করার আগে, পাওয়ার ডিস্ট্রিবিউশন বক্সকে অবশ্যই নিম্নলিখিত পরিদর্শন এবং পরীক্ষাগুলি করতে হবে (ওভারহোল-পরবর্তী পরিদর্শন এবং পরীক্ষাগুলি ওভারহোলের প্রকৃতির উপর নির্ভর করে)।

• পাওয়ার ডিস্ট্রিবিউশন বক্সের মধ্যে ইনস্টল করা বৈদ্যুতিক সরঞ্জাম এবং সেকেন্ডারি ওয়্যারিংগুলি অঙ্কনের প্রয়োজনীয়তাগুলির সাথে সামঞ্জস্যপূর্ণ কিনা তা পরীক্ষা করুন৷

• পরীক্ষা করুন যে অপারেশনের জন্য ব্যবহৃত ছুরির সুইচ এবং সার্কিট ব্রেকারগুলি নমনীয় এবং আটকানো মুক্ত।

• পরীক্ষা করুন যে বৈদ্যুতিক সরঞ্জামগুলি ভাল যোগাযোগে রয়েছে এবং উদ্দেশ্যমূলক অপারেটিং প্রয়োজনীয়তাগুলি পূরণ করে৷

• পাওয়ার ডিস্ট্রিবিউশন বাক্সটি বিদেশী বস্তু থেকে মুক্ত এবং উপাদানগুলিকে সুরক্ষিত করার স্ক্রুগুলি আলগা নয় তা পরীক্ষা করুন৷

অপারেটিং এনভায়রনমেন্ট

পরিবেষ্টিত তাপমাত্রা: -50°C থেকে +40°C, 24 ঘন্টার গড় তাপমাত্রা +36°C এর বেশি নয়;

উচ্চতা: 2000m এর বেশি নয়;

আপেক্ষিক আর্দ্রতা: +40°C এর পরিবেষ্টিত বায়ু আর্দ্রতায় 50% এর বেশি নয়;

                             নিম্ন আর্দ্রতায় উচ্চ আপেক্ষিক আর্দ্রতা অনুমোদিত (যেমন, 90% +20 ডিগ্রি সেলসিয়াসে), এবং তাপমাত্রার ওঠানামার জন্য মাঝারি ঘনীভবনের অনুমতি দেওয়া হয়।

• ডিভাইসটিকে উল্লম্ব থেকে 5° এর বেশি না রেখে ইনস্টল করা উচিত। ডিভাইসটি এমন জায়গায় ইনস্টল করা উচিত যেখানে গুরুতর কম্পন, প্রভাব এবং ক্ষয় নেই।
