ইনডোর এবং আউটডোর হাই-ভোল্টেজ ভ্যাকুয়াম সার্কিট ব্রেকারগুলির মধ্যে পার্থক্য কী?

আধুনিক পাওয়ার ডিস্ট্রিবিউশন সিস্টেমে, ভ্যাকুয়াম সার্কিট ব্রেকার (ভিসিবি) হল বিদ্যুৎ সরবরাহের নিরাপত্তা এবং স্থিতিশীলতা নিশ্চিত করার জন্য গুরুত্বপূর্ণ সরঞ্জাম। তাদের প্রধান কাজটি হ'ল ত্রুটির সময় কারেন্টকে দ্রুত বাধা দেওয়া এবং লাইনগুলিকে বিচ্ছিন্ন করা, সরঞ্জামের ক্ষতি এবং বড় আকারের বিদ্যুৎ বিভ্রাট প্রতিরোধ করা। যাইহোক, মডেল নির্বাচন করার সময় অনেক ক্রয় এবং প্রকৌশল কর্মী প্রায়ই অন্দর এবং বহিরঙ্গন VCB-এর মধ্যে পার্থক্য সম্পর্কে বিভ্রান্ত হন। যদিও উভয়ই ভ্যাকুয়াম আর্ক-এক্সটিংগুইশিং টেকনোলজি ব্যবহার করে, কেন এমন উল্লেখযোগ্য ডিজাইনের পার্থক্য রয়েছে? এবং কিভাবে একটি প্রকল্পের পরিস্থিতির উপর ভিত্তি করে নির্বাচন করা উচিত?

একজন পেশাদার পাওয়ার সরঞ্জাম প্রস্তুতকারক হিসাবে, লুগাও পাওয়ার, ইনডোর এবং আউটডোর ভ্যাকুয়াম সার্কিট ব্রেকার পণ্যগুলিকে একত্রিত করে, আপনাকে সহজেই সঠিক সরঞ্জাম চয়ন করতে সহায়তা করার জন্য দুটির মূল পার্থক্য, নকশা বৈশিষ্ট্য এবং প্রযোজ্য পরিস্থিতি ভেঙে দেয়।

একটি ভ্যাকুয়াম সার্কিট ব্রেকার (VCB) কি?

ভ্যাকুয়াম সার্কিট ব্রেকার একটি ভ্যাকুয়ামকে চাপ-নির্বাপক মাধ্যম এবং নিরোধক উভয় মাধ্যম হিসাবে ব্যবহার করে। তারা বৈদ্যুতিক চাপ নিভানোর জন্য একটি ভ্যাকুয়াম পরিবেশ ব্যবহার করে, যার ফলে সার্কিট নিয়ন্ত্রণ এবং রক্ষা করে। এটি তেল বা SF6 গ্যাসের ব্যবহার এড়িয়ে যায়, এটিকে নিরাপদ এবং আরও পরিবেশ বান্ধব করে তোলে। এগুলি পাওয়ার প্ল্যান্ট এবং সাবস্টেশনগুলিতে ব্যাপকভাবে ব্যবহৃত হয়, বিশেষত ঘন ঘন অপারেশনের প্রয়োজন হয় এমন অ্যাপ্লিকেশনগুলিতে।

তাদের মধ্যে পার্থক্য করার সবচেয়ে মৌলিক উপায় হল তাদের ইনস্টলেশন পরিবেশ। ভ্যাকুয়াম সার্কিট ব্রেকারগুলি প্রধানত দুটি বিভাগে বিভক্ত: ইনডোর হাই-ভোল্টেজ ভ্যাকুয়াম সার্কিট ব্রেকার: বদ্ধ এবং নিয়ন্ত্রিত ইনডোর পরিবেশে ব্যবহারের জন্য উপযুক্ত, স্ট্যান্ডার্ড সুইচগিয়ারের সাথে সামঞ্জস্যপূর্ণ এবং স্থিতিশীল ইনডোর অপারেটিং শর্ত পূরণ করে।

আউটডোর হাই-ভোল্টেজ ভ্যাকুয়াম সার্কিট ব্রেকার: বিভিন্ন অনিশ্চিত বহিরঙ্গন পরিবেশে ব্যবহারের জন্য উপযুক্ত, প্রতিকূল আবহাওয়ার বিষয়ে চিন্তা না করে।

ইনডোর বা আউটডোর যাই হোক না কেন, উচ্চ-ভোল্টেজ ভ্যাকুয়াম সার্কিট ব্রেকারগুলি একই মূল আর্ক-নির্বাপক নীতি ভাগ করে, তবে তাদের গঠন, সুরক্ষা এবং নিরোধক ডিজাইনগুলি সম্পূর্ণরূপে বিভিন্ন পরিস্থিতি অনুসারে কাস্টমাইজ করা হয়েছে।

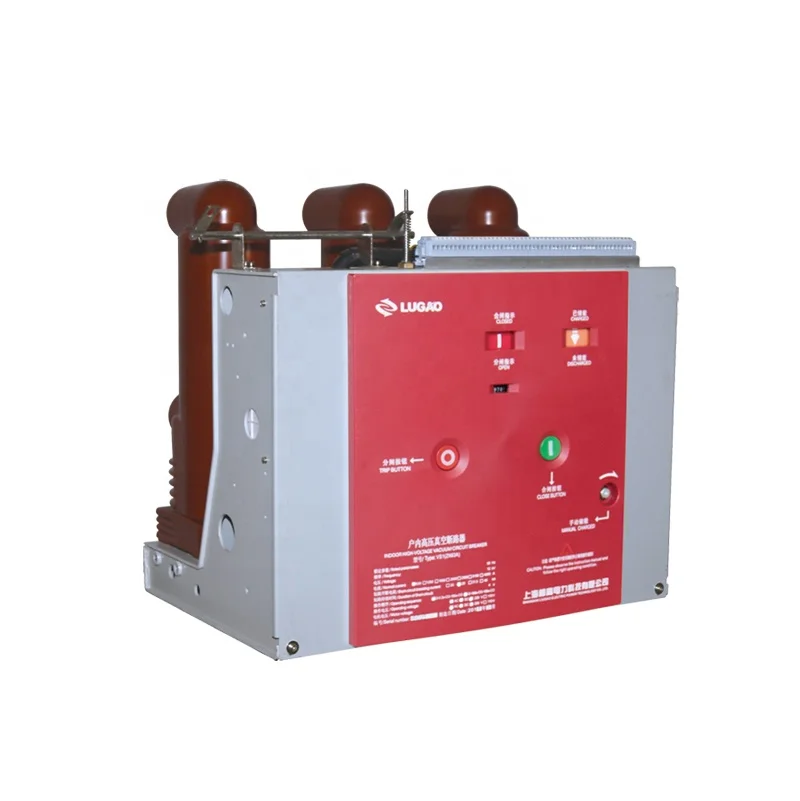

ইনডোর ভ্যাকুয়াম সার্কিট ব্রেকার (VS1 সিরিজ)

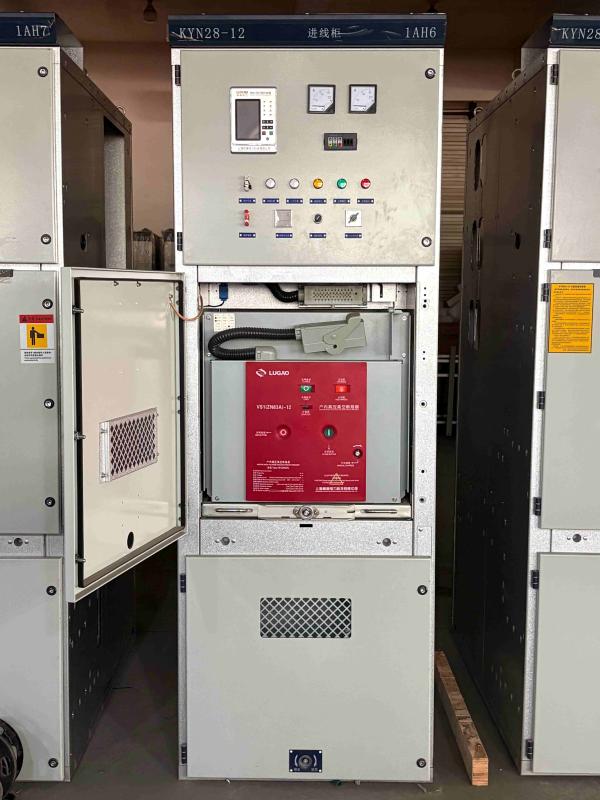

ইনডোর ভিসিবি হল সবচেয়ে সাধারণ ধরনের সার্কিট ব্রেকার, সাধারণত সুইচগিয়ার এবং ইনডোর সাবস্টেশনের মতো আবদ্ধ স্থানগুলিতে ইনস্টল করা হয়। লুগাও পাওয়ারের ইনডোর ভ্যাকুয়াম সার্কিট ব্রেকারগুলি ক্যাবিনেট-মাউন্ট করা ডিজাইনের একটি সাধারণ উদাহরণ। অপারেটিং মেকানিজম সার্কিট ব্রেকার বডিতে একত্রিত করা হয়েছে, এটিকে শুধুমাত্র একটি স্থির ইনস্টলেশন ইউনিট হিসাবে নয় বরং একটি ট্রলি ইউনিট গঠনের জন্য একটি ডেডিকেটেড প্রপালশন মেকানিজমের সাথে ব্যবহার করার অনুমতি দেয়। প্রধান সার্কিট বিভাগ সার্কিট ব্রেকার ক্ষুদ্রকরণ এবং রক্ষণাবেক্ষণ-মুক্ত অপারেশন অর্জনের জন্য অবিচ্ছিন্নভাবে সিল করা খুঁটি ব্যবহার করতে পারে। এটি KYN28A-12-এর মতো সুইচগিয়ার দিয়ে সজ্জিত করা যেতে পারে এবং ফিক্সড-টাইপ ইউনিটগুলিও XGN সিরিজের ফিক্সড-টাইপ সুইচগিয়ার দিয়ে সজ্জিত করা যেতে পারে।

নকশা বৈশিষ্ট্য

1. কমপ্যাক্ট মডুলার স্ট্রাকচার, স্ট্যান্ডার্ড সুইচগিয়ারের সাথে মানিয়ে নেওয়া যায়

ইনডোর VCB-এর মাত্রা কঠোরভাবে KYN28-এর মতো স্ট্যান্ডার্ড সুইচগিয়ারের মাত্রা অনুযায়ী ডিজাইন করা হয়েছে। এটি একটি মডুলার ফ্রেম কাঠামো গ্রহণ করে, যা ইনস্টলেশনের জন্য মন্ত্রিসভায় সরাসরি এম্বেড করার অনুমতি দেয়, অভ্যন্তরীণ শক্তি বিতরণ স্থানের সর্বাধিক ব্যবহার করে। লুগাও-এর ইনডোর ভ্যাকুয়াম সার্কিট ব্রেকার একটি ভ্যাকুয়াম ইন্টারপ্টার, অপারেটিং মেকানিজম এবং কন্ট্রোল ইউনিটকে একীভূত করে। অপারেটরদের সুবিধাজনক অপারেশন এবং পর্যবেক্ষণের জন্য সামনের প্যানেলটি খোলার এবং বন্ধ করার বোতাম এবং স্ট্যাটাস ইন্ডিকেটর লাইট দিয়ে সজ্জিত।

2. বেসিক প্রোটেকশন রেটিং, ক্লিন ইনডোর এনভায়রনমেন্টের জন্য উপযুক্ত

যেহেতু এটি একটি শুষ্ক, বৃষ্টি-মুক্ত এবং UV-মুক্ত ইনডোর পরিবেশে ইনস্টল করা হয়েছে, তাই ইনডোর VCB-এর সুরক্ষা রেটিং সাধারণত IP20~IP40 হয়, শুধুমাত্র আঙুল এবং সরঞ্জামগুলির সাথে দুর্ঘটনাজনিত যোগাযোগ এবং অল্প পরিমাণে ধুলোর বিরুদ্ধে সুরক্ষা প্রয়োজন, কঠোর আবহাওয়ার পরিস্থিতি মোকাবেলা করার প্রয়োজন ছাড়াই।

3. ইপোক্সি রজন নিরোধক কাঠামো, ক্যাবিনেট অপারেটিং অবস্থার জন্য উপযুক্ত

ইনডোর ভিসিবির আর্ক-এক্সটিংগুইশিং চেম্বারটি ইপোক্সি রজন হাতা দিয়ে আবদ্ধ, যা ফেজ-টু-ফেজ এবং ফেজ-টু-গ্রাউন্ড ইনসুলেশন প্রদান করে, সুইচগিয়ারের ভিতরে শুষ্ক এবং পরিষ্কার পরিবেশের জন্য উপযুক্ত। এটি আকারে কমপ্যাক্ট এবং নির্ভরযোগ্য নিরোধক প্রদান করে।

4. সুইচগিয়ারের মাধ্যমে অর্জিত নিরাপত্তা বিচ্ছিন্নতা

ইনডোর VCB নিজেই একটি দৃশ্যমান সংযোগ বিচ্ছিন্ন সুইচ নেই; নিরাপত্তা বিচ্ছিন্নতা ফাংশন সুইচগিয়ারের গ্রাউন্ডিং সুইচ এবং সংযোগ বিচ্ছিন্ন সুইচ দ্বারা অর্জন করা হয়, ব্যাপক ক্যাবিনেট ইন্টারলকিং সুরক্ষা সহ পরিস্থিতিগুলির জন্য উপযুক্ত।

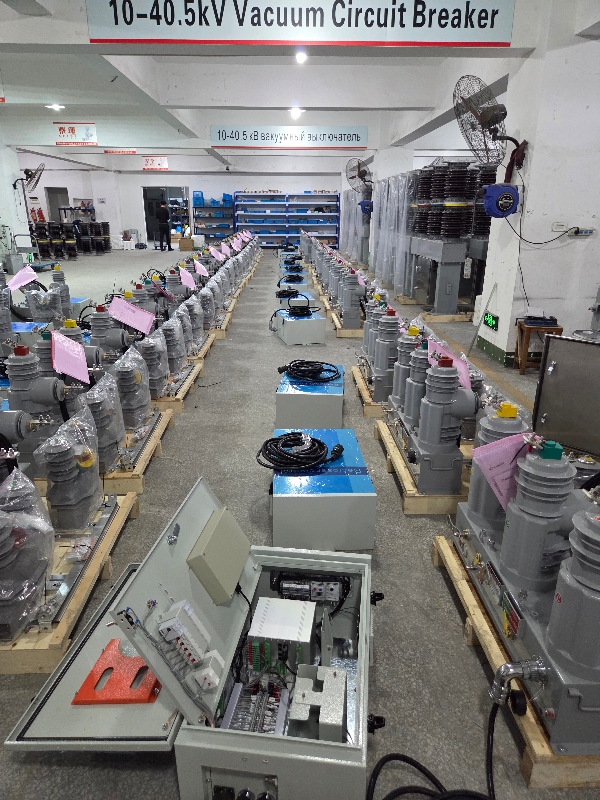

আউটডোর ভ্যাকুয়াম সার্কিট ব্রেকার (ZW32 সিরিজ)

যেহেতু বহিরঙ্গন ভিসিবিগুলিকে বর্ধিত সময়ের জন্য বাইরের মধ্যে উন্মুক্ত করতে হবে, রোদ এবং বৃষ্টি, তাপমাত্রার চরম পার্থক্য এবং ধুলো দূষণের মতো পরিস্থিতি মোকাবেলা করতে হবে, তাদের নকশা স্থায়িত্ব এবং সুরক্ষার উপর জোর দেয়। লুগাও ইলেকট্রিকের আউটডোর ভিসিবিগুলি তাদের ছোট আকার, হালকা ওজন, অ্যান্টি-কনডেনসেশন বৈশিষ্ট্য এবং রক্ষণাবেক্ষণ-মুক্ত অপারেশন দ্বারা চিহ্নিত করা হয়:

নকশা বৈশিষ্ট্য

1. হাই-সিলিং থ্রি-ফেজ পোস্ট-টাইপ সম্পূর্ণরূপে আবদ্ধ কাঠামো

আউটডোর ভ্যাকুয়াম সার্কিট ব্রেকারগুলি সম্পূর্ণরূপে সিল করা নকশা গ্রহণ করে, IP65 এবং তার উপরে সুরক্ষা স্তর অর্জন করে। এগুলি সম্পূর্ণরূপে জলরোধী, ধুলোরোধী এবং ঘনীভবন বিরোধী, বৃষ্টি, তুষার এবং ধূলিময় পরিবেশে দীর্ঘ সময়ের জন্য স্থিতিশীল কাজ করার অনুমতি দেয়। তারা উচ্চ তাপমাত্রা, অতিবেগুনী বিকিরণ এবং বার্ধক্য প্রতিরোধী, বহিরঙ্গন আবহাওয়া পরিবর্তন দ্বারা প্রভাবিত হয় না।

2. বড় ক্রিপেজ দূরত্ব সিলিকন রাবার ইনসুলেটিং বুশিংস

বহিরঙ্গন ভ্যাকুয়াম সার্কিট ব্রেকারগুলি বড় ক্রিপেজ দূরত্বের সিলিকন রাবার (বা সিরামিক) ছাতা-স্কার্ট ধরণের অন্তরক বুশিং ব্যবহার করে। ইনডোর ইপোক্সি রজন বুশিংয়ের তুলনায়, এটি একটি দীর্ঘ ক্রিপেজ দূরত্ব প্রদান করে, আর্দ্র এবং দূষিত বহিরঙ্গন পরিবেশে ফ্ল্যাশওভার স্রাব প্রতিরোধ করে এবং UV বার্ধক্যের জন্য উচ্চতর প্রতিরোধের প্রস্তাব দেয়।

3. সুবিধাজনক এবং নমনীয় অপারেশন নিরাপত্তা নিশ্চিত করে। লুগাও-এর আউটডোর ভ্যাকুয়াম সার্কিট ব্রেকারগুলি ম্যানুয়ালি, বৈদ্যুতিকভাবে বা দূরবর্তীভাবে চালানো যেতে পারে। তারা স্পষ্টভাবে দৃশ্যমান সংযোগ বিচ্ছিন্নতা প্রদান করে, অতিরিক্ত সংযোগ বিচ্ছিন্ন সুইচের প্রয়োজন ছাড়া রক্ষণাবেক্ষণের সময় নির্ভরযোগ্য বৈদ্যুতিক বিচ্ছিন্নতা নিশ্চিত করে, এগুলিকে আবদ্ধ সুইচগিয়ার ছাড়াই বাইরের পরিবেশের জন্য উপযুক্ত করে তোলে।

4. বহিরঙ্গন পরিস্থিতিতে অভিযোজিত নমনীয় ইনস্টলেশন বিকল্প। বহিরঙ্গন VCBs বিভিন্ন ইনস্টলেশন পদ্ধতি সমর্থন করে, যার মধ্যে পোল-মাউন্ট করা এবং মেঝে-মাউন্ট করা ইনস্টলেশন, একটি ডেডিকেটেড ইনডোর ডিস্ট্রিবিউশন রুমের প্রয়োজনীয়তা দূর করে। এটি তাদের ঘন ঘন অপারেশন প্রয়োজন অবস্থানের জন্য বিশেষভাবে উপযুক্ত করে তোলে।

ইনডোর এবং আউটডোর ভ্যাকুয়াম সার্কিট ব্রেকারগুলির মধ্যে মূল পার্থক্যের তুলনা সারণী

আপনার প্রকল্পের জন্য সঠিক ভ্যাকুয়াম সার্কিট ব্রেকার কীভাবে চয়ন করবেন?

একটি VCB নির্বাচন করার সময়, তিনটি মূল দিকগুলিতে ফোকাস করুন: ইনস্টলেশন পরিবেশ, সুরক্ষা প্রয়োজনীয়তা এবং রক্ষণাবেক্ষণের পরিস্থিতি:

1. ইনস্টলেশন পরিবেশকে অগ্রাধিকার দিন। ইনডোর সুইচগিয়ার বা ডিস্ট্রিবিউশন রুমের মতো একটি আবদ্ধ জায়গায় যদি সরঞ্জামগুলি ইনস্টল করা থাকে, তাহলে একটি ইনডোর ভিসিবি যথেষ্ট, কম খরচ এবং আরও ভাল সামঞ্জস্যের প্রস্তাব। যাইহোক, বহিরঙ্গন ওভারহেড লাইন বা পোল-মাউন্ট করা পরিস্থিতিতে, একটি বহিরঙ্গন VCB নির্বাচন করা আবশ্যক; অন্যথায়, সরঞ্জামগুলি বৃষ্টি, ঘনীভবন এবং দূষণ দ্বারা দ্রুত ক্ষতিগ্রস্ত হবে।

2. পরিবেশের তীব্রতা মূল্যায়ন করুন। উপকূলীয় অঞ্চল এবং রাসায়নিক শিল্প পার্কের মতো ভারী দূষিত এবং ক্ষয়কারী পরিবেশের জন্য, এমনকি অভ্যন্তরীণ পরিবেশের জন্য উচ্চ-সুরক্ষা-স্তরের অন্দর ভিসিবিগুলিকে অগ্রাধিকার দেওয়া উচিত। ভারী দূষিত বহিরঙ্গন এলাকায়, বড় ক্রিপাজ দূরত্ব এবং অ্যান্টি-ফাউলিং আউটডোর ভিসিবি নির্বাচন করা উচিত।

রক্ষণাবেক্ষণের প্রয়োজন বিবেচনা করুন। দূরবর্তী বহিরঙ্গন পরিস্থিতিগুলির জন্য, সাইটের রক্ষণাবেক্ষণের অসুবিধাগুলি কমাতে সমন্বিত সংযোগ বিচ্ছিন্ন সুইচ এবং রক্ষণাবেক্ষণ-মুক্ত ডিজাইন সহ আউটডোর ভিসিবিগুলিকে অগ্রাধিকার দিন। গৃহমধ্যস্থ পরিস্থিতিগুলির জন্য, সুইচগিয়ার কনফিগারেশনের উপর ভিত্তি করে একটি উপযুক্ত ইনডোর VCB মডেল নির্বাচন করুন৷

20 বছরেরও বেশি উত্পাদন অভিজ্ঞতা সহ একটি কারখানা হিসাবে, Lugao Power আপনার প্রকল্পের ভোল্টেজ স্তর, বর্তমান পরামিতি এবং ইনস্টলেশন পরিবেশের উপর ভিত্তি করে কাস্টমাইজড VCB নির্বাচন সমাধান প্রদান করতে পারে, আপনাকে সবচেয়ে উপযুক্ত সরঞ্জামের সাথে মিলতে সহায়তা করে।

FAQ: ইনডোর বনাম আউটডোর ভ্যাকুয়াম সার্কিট ব্রেকার

1. খরচ বাঁচাতে আমি কি বাইরের ভিসিবি ব্যবহার করতে পারি?

এই সুপারিশ করা হয় না. ইনডোর ভ্যাকুয়াম সার্কিট ব্রেকারগুলিতে বহিরঙ্গন ব্যবহারের জন্য প্রয়োজনীয় বৈশিষ্ট্যগুলির অভাব রয়েছে, যেমন রেইনপ্রুফ, ইউভি-প্রতিরোধী এবং দূষণ-প্রতিরোধী নিরোধক। এটি একটি নিরাপত্তা বিপত্তি তৈরি করে এবং ওয়ারেন্টি বাতিল করে দেয়।

2.একই VCB মডেল কি ইনডোর এবং আউটডোর উভয় প্রকল্পের জন্য কাজ করতে পারে?

তারা বিনিময়যোগ্য নয়। যদিও তারা একই ভ্যাকুয়াম ব্রেকিং প্রযুক্তি ব্যবহার করে, তাদের যান্ত্রিক এবং নিরোধক ডিজাইনগুলি বিশেষভাবে নির্দিষ্ট পরিবেশের জন্য তৈরি করা হয়। ভুল ধরনের ব্যবহার অকাল ক্ষতি এবং নিরাপত্তা বিপদ হতে পারে.

3.আউটডোর ভিসিবিগুলির কি রক্ষণাবেক্ষণের প্রয়োজন হয়?

লুগাও-এর বহিরঙ্গন ভ্যাকুয়াম সার্কিট ব্রেকারগুলি সম্পূর্ণরূপে আবদ্ধ কাঠামোর সাথে ডিজাইন করা হয়েছে, যা কম রক্ষণাবেক্ষণ বা রক্ষণাবেক্ষণ-মুক্ত অপারেশনের অনুমতি দেয়। যাইহোক, ইনসুলেটর অবস্থার নিয়মিত চাক্ষুষ পরিদর্শন এখনও সুপারিশ করা হয়।

4.10kV এবং 35kV-এর জন্য ইনডোর এবং আউটডোর ভিসিবিগুলির জন্য নির্বাচনের যুক্তি কি একই?

যুক্তি ঠিক একই, প্রথমত, ইনস্টলেশন পরিবেশ নির্ধারণ করুন, ভোল্টেজ স্তর নির্বিশেষে নির্বাচন নীতি অপরিবর্তিত থাকে।

5.দুই ধরনের VCB-এর মধ্যে কি দামের বড় পার্থক্য আছে?

একই ভোল্টেজ এবং বর্তমান স্পেসিফিকেশনের জন্য, আউটডোর ভিসিবিগুলি ইনডোরগুলির চেয়ে বেশি ব্যয়বহুল। এর কারণ হল বহিরঙ্গন মডেল উচ্চ আবহাওয়া-প্রতিরোধী নিরোধক, একটি সম্পূর্ণ সিল করা জলরোধী কাঠামো এবং একটি মোটা শেল ব্যবহার করে, যার ফলে উচ্চ উত্পাদন এবং উপাদান খরচ হয়।
