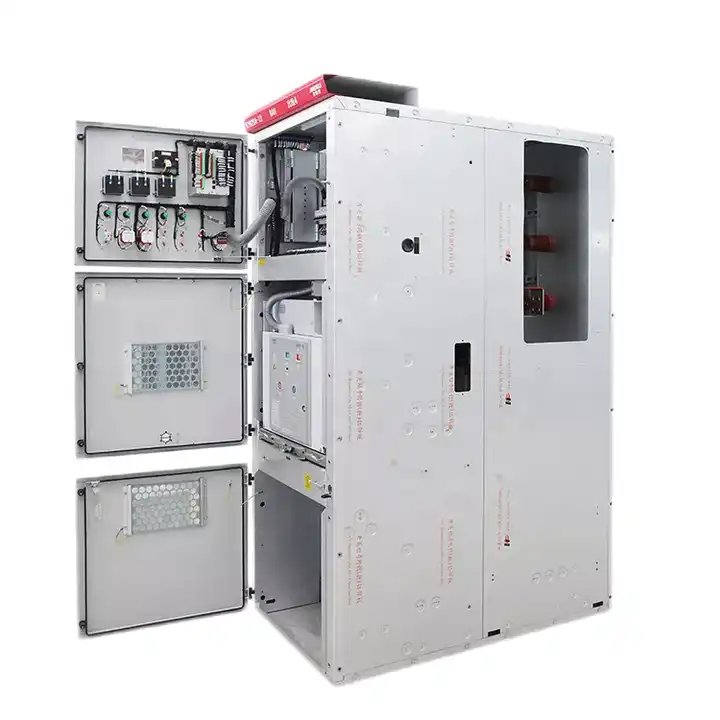

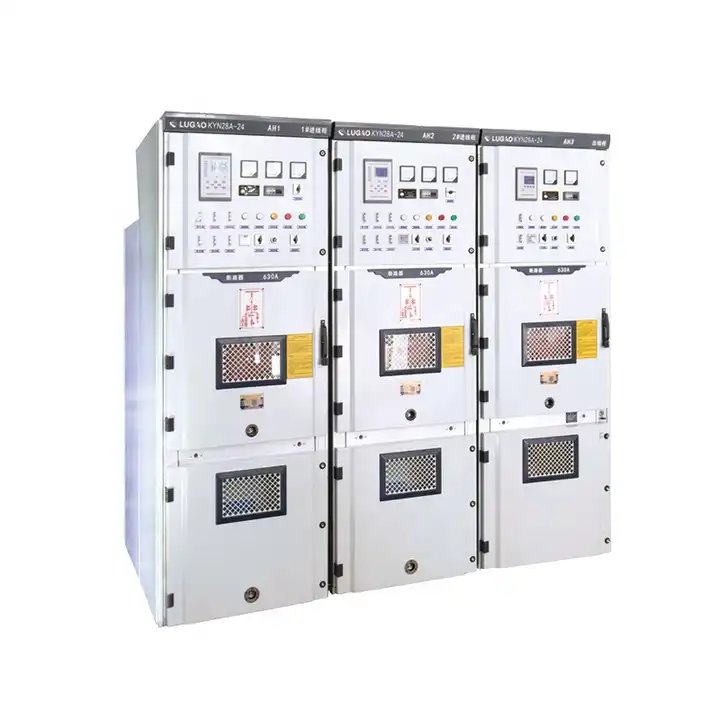

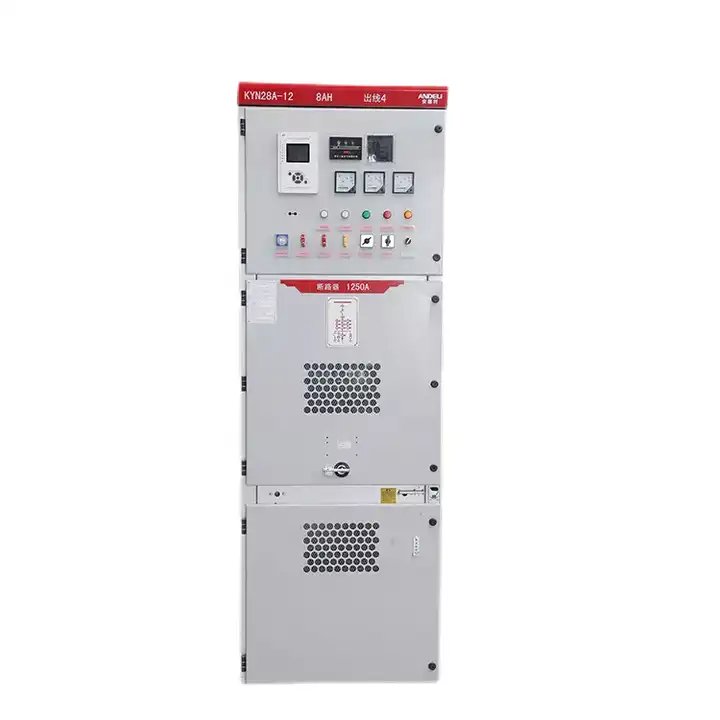

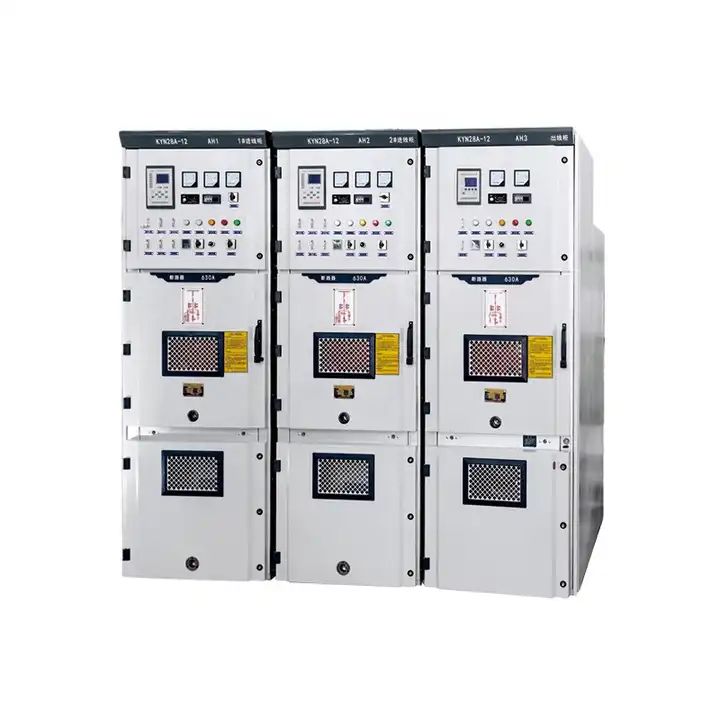

লুগাও হ'ল একটি আর্মার্ড অপসারণযোগ্য এসি ধাতু বদ্ধ সুইচগিয়ার 33 কেভি সরবরাহকারী। স্যুইচ সরঞ্জাম জিবি 3906-91 ধাতব আর্মারিং সিল স্যুইচ সরঞ্জাম অনুসারে ডিজাইন করা হয়েছে।   রেকটিফায়ার বডিটি মন্ত্রিপরিষদের দেহ এবং অঙ্কন-আউট অংশগুলি (যথা হ্যান্ডকার্ট) দিয়ে তৈরি করা হয়।   চার্টার 1 দেখুন। মন্ত্রিসভা চারটি পৃথক কক্ষে বিভক্ত হয়, বাইরের কভারিং প্রোটেকশন গ্রেডটি আইপি 4 এক্স হয়, যখন প্রতিটি ছোট ঘর এবং সার্কিট ব্রেকারটি খোলা হয়, সুরক্ষা গ্রেডটি আইপি 2 এক্স হয়।  এটি ইনলেট, আউটলেট লাইন, কেবলের ইনলেট, আউটলেট লাইন এবং অন্যান্য ফাংশন পরিকল্পনা স্থগিত করতে পারে।   সাজানো এবং একত্রিত হওয়ার পরে, এটি বিদ্যুৎ বিতরণ সরঞ্জামগুলির প্রতিটি ধরণের পরিকল্পনার ফর্মে পরিণত হতে পারে।   এই স্যুইচ সরঞ্জামগুলি সামনের অংশ থেকে ইনস্টল এবং রক্ষণাবেক্ষণ করা যেতে পারে, সুতরাং এটি দ্বৈত বিন্যাসটি পিছনে পিছনে রচনা করতে পারে এবং প্রাচীরের বিপরীতে ইনস্টল করা যেতে পারে, স্যুইচ সরঞ্জামের সুরক্ষা এবং নমনীয়তা উন্নত করে এবং দখলকারী অঞ্চলের সম্পূর্ণ ব্যবহার করতে পারে।

আর্মার্ড অপসারণযোগ্য এসি ধাতু সংযুক্ত সুইচগিয়ার 33 কেভি অপারেটিং পরিবেশ

1। সাধারণ অবস্থা

ক। আশেপাশের বায়ু তাপমাত্রা:- 10 ℃～+40 ℃

খ। উচ্চতা: 1000 মি

গ। আপেক্ষিক পরিবেশের আর্দ্রতা: দৈনিক আপেক্ষিক আর্দ্রতা গড় 95%এর চেয়ে বেশি নয়, মাসিক আপেক্ষিক আর্দ্রতা গড় 90%এর চেয়ে বেশি নয়

ডি। ভূমিকম্প: তীব্রতা 8 ডিগ্রির বেশি হয় না।

ই। আশেপাশের বায়ু ক্ষয়কারী বা জ্বলনযোগ্য গ্যাস বা জলীয় বাষ্প ছাড়াই।

চ। মারাত্মক অবস্থার অধীনে প্রচুর পরিমাণে ময়লা এবং নিয়মিত মারাত্মক কম্পন ছাড়াই তীব্রতা প্রথম ধরণের প্রয়োজনীয়তা পূরণ করে।

2। বিশেষ কাজের শর্ত

* যখন এটি জিবি 3906 এ নির্ধারিত সাধারণ পরিবেশগত অবস্থার বাইরে ব্যবহার করা হয়, তখন ব্যবহারকারীর উত্পাদনটির সাথে পরামর্শ করা উচিত।

আর্মার্ড অপসারণযোগ্য এসি ধাতব সংযুক্ত সুইচগিয়ার 33 কেভি বৈশিষ্ট্য

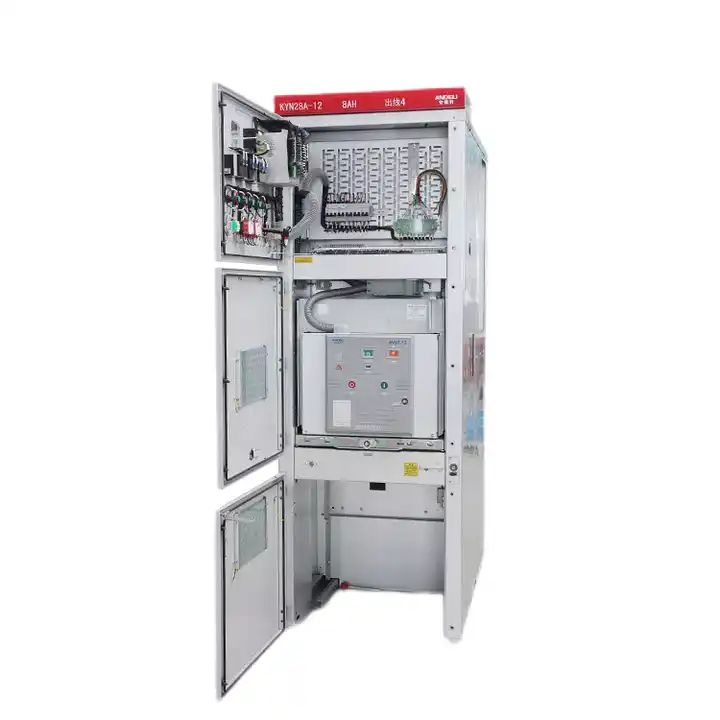

হ্যান্ডকার্টের কাঠামোটি সিএনসি মেশিন সরঞ্জাম এবং রিভেট ওয়েল্ডিংয়ের মিছিলের মাধ্যমে ইস্পাত শীট দিয়ে তৈরি।   অ্যাপ্লিকেশন অনুসারে, হ্যান্ডকার্টগুলি সার্কিট ব্রেকার হ্যান্ড-কার্ট, ভোল্টেজ ট্রান্সফর্মার হ্যান্ডকার্ট, বিচ্ছিন্ন হ্যান্ডকার্ট এবং মিটারিং হ্যান্ডকার্ট ইত্যাদিতে বিভক্ত করা যেতে পারে। একই স্পেসিফিকেশনের হ্যান্ডকার্টগুলি সুবিধামত বিনিময় করা যেতে পারে।   মন্ত্রিসভায়, হ্যান্ডকার্টে বিচ্ছিন্ন অবস্থান, পরীক্ষার অবস্থান এবং অপারেটিং পজিশন রয়েছে, যার প্রত্যেকটিই একটি অবস্থান ডিভাইসের সাথে ডিজাইন করা হয়েছে যে হ্যান্ডকার্টটি উপরের বর্ণিত অবস্থানে সহজেই সরে যেতে পারে না, অন্যদিকে হ্যান্ডকার্টটি সরানোর জন্য ইন্টারলকটি আনলক করা উচিত।

বাসটি একটি সুইচ মন্ত্রিসভা থেকে অন্য একটিতে নিয়ে যায় এবং ব্রাঞ্চ বাসের মাধ্যমে স্ট্যাটিক যোগাযোগ বাক্সের সাথে স্থির করা হয়।   ফ্যাট ব্রাঞ্চ বাসটি বল্টের মাধ্যমে স্ট্যাটিক যোগাযোগ বাক্স এবং মেইন বাসের সাথে সংযুক্ত রয়েছে, অন্য কোনও লাইন ক্ল্যাম্প বা ইনসুলেটরগুলির প্রয়োজন নেই।   যখন ক্লায়েন্ট বা প্রকল্পের বিশেষ চাহিদা থাকে, তখন বাস বারে সংযোগকারী বোল্ট ইনসুলেশন এবং শেষ ক্যাপ দিয়ে আবদ্ধ করা যায়। যখন বাসটি স্যুইচ ক্যাবিনেটের বাফেলটি অতিক্রম করে, এটি বাস বুশিং দিয়ে ঠিক করুন, যাতে, যদি কোনও অভ্যন্তরীণ ত্রুটিযুক্ত চাপ থাকে তবে এটি ত্রুটিটিকে অন্য মন্ত্রিসভায় ছড়িয়ে দিতে বাধা দিতে পারে এবং বাসের যান্ত্রিক শক্তির গ্যারান্টি দিতে পারে।

কেবল চেম্বারের অভ্যন্তরে, বর্তমান ট্রান্সফর্মার, গ্রাউন্ডিং সুইচ, অ্যারেস্টার এবং কেবল ইনস্টল করা যেতে পারে এবং নীচে সুবিধাজনক সাইট নির্মাণের নিশ্চয়তা দেওয়ার জন্য স্লটেড অপসারণযোগ্য অ্যালুমিনিয়াম শীট ডিজাইন করা হয়েছে।

রিলে ইনস্ট্রুমেন্ট চেম্বারটি সমস্ত ধরণের উপাদান যেমন রিলে, ইনস্ট্রুমেন্টস, সিগন্যাল সূচক এবং অপারেটিং স্যুইচ ইত্যাদি ইনস্টল করতে ব্যবহৃত হয়, এছাড়াও ক্লায়েন্টদের চাহিদা অনুযায়ী ইনস্ট্রুমেন্ট চেম্বারের শীর্ষে একটি ছোট বাস চেম্বার যুক্ত করার জন্য এবং ছোট বাসটি নিয়ন্ত্রণ করতে 16 লাইন সেট করা উপলব্ধ।

হ্যান্ডকার্ট চেম্বারে, বাস চেম্বার এবং কেবল চেম্বারটি চাপ রিলিজিং ডিভাইস ইনস্টল করা আছে।  যখন ব্রেকার, মেইন বাস বা তারের চেম্বারের অভ্যন্তরে অভ্যন্তরীণ ত্রুটিযুক্ত চাপ থাকে এবং বৈদ্যুতিক চাপের উপস্থিতির সাথে স্যুইচ মন্ত্রিসভায় অভ্যন্তরীণ চাপ বেড়ে যায়।  এটি একটি নির্দিষ্ট চাপের দিকে ওঠার পরে, শীর্ষ ডিভাইসের ধাতব শীট প্রকাশের চাপটি স্বয়ংক্রিয়ভাবে খোলা হবে এবং অপারেটর এবং স্যুইচ ক্যাবিনেটের সুরক্ষার গ্যারান্টি দেওয়ার জন্য চাপ এবং গ্যাস প্রকাশ করা হয়।

ল্যাচিং ডিভাইসটি কেন্দ্রীয় প্রস্থান এবং মন্ত্রিপরিষদের শরীরকে সংযুক্ত করতে ব্যবহৃত হয় এবং উত্তোলন ডিভাইসটি কেন্দ্রীয় প্রস্থানটি খোলার জন্য এটি আরও সুবিধাজনক করার জন্যও ডিজাইন করা হয়েছে।  যখন কেন্দ্রীয় প্রস্থান বন্ধ থাকে, তখন মন্ত্রিসভা বডিটির সাথে সংযোগকারী শক্তিটি সর্বোত্তম এবং অভ্যন্তরীণ আর্সিং ত্রুটির বিরুদ্ধে কার্যকরভাবে কার্যকরভাবে শক্তিশালী হয়।

আর্মার্ড অপসারণযোগ্য এসি ধাতব সংযুক্ত সুইচগিয়ার 33 কেভি স্পেসিফিকেশন

আর্মার্ড অপসারণযোগ্য এসি ধাতব সংযুক্ত সুইচগিয়ার 33 কেভি বৈশিষ্ট্য
