মাঝারি ভোল্টেজ SF6 সম্পূর্ণভাবে উত্তাপ সিল করা বৈদ্যুতিক রিং প্রধান ইউনিট কমপ্যাক্ট সুইচগিয়ার

এই মাঝারি ভোল্টেজ SF6 সম্পূর্ণভাবে উত্তাপ সিল করা বৈদ্যুতিক রিং প্রধান ইউনিট কমপ্যাক্ট সুইচগিয়ার হল Lugao-এর ফ্ল্যাগশিপ পণ্য। একটি সম্পূর্ণ সিল করা, রক্ষণাবেক্ষণ-মুক্ত ডিজাইনের বৈশিষ্ট্যযুক্ত, এটি বিশ্বব্যাপী 12kV, 24kV এবং 36kV পাওয়ার গ্রিডের জন্য পাওয়ার বিতরণ সরবরাহ করতে পারে। এই রিং প্রধান ইউনিটটি CE, ISO এবং IEC-এর মতো আন্তর্জাতিক সার্টিফিকেশনগুলিও মেনে চলে৷ একজন পেশাদার বৈদ্যুতিক সুইচগিয়ার সরবরাহকারী হিসাবে, Lugao-এর SF6-অন্তরক সুইচগিয়ার বাহ্যিক পরিবেশ থেকে সমস্ত উচ্চ-ভোল্টেজ উপাদানকে সম্পূর্ণরূপে বিচ্ছিন্ন করে। এর ধাতু-ঘেরা কাঠামো ভূগর্ভস্থ সাবস্টেশন থেকে উপকূলীয় সুবিধা পর্যন্ত সবচেয়ে চাহিদাপূর্ণ পরিস্থিতিতে নিরাপদ অপারেশন নিশ্চিত করে।

প্রধান প্রযুক্তিগত পরামিতি

সাধারণ স্কিম ডায়াগ্রাম:

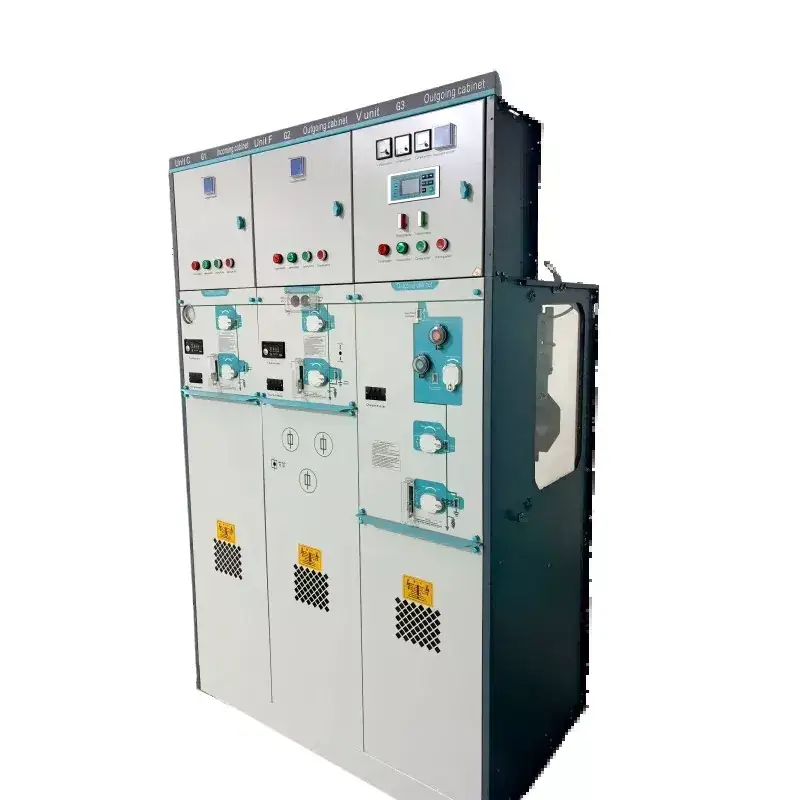

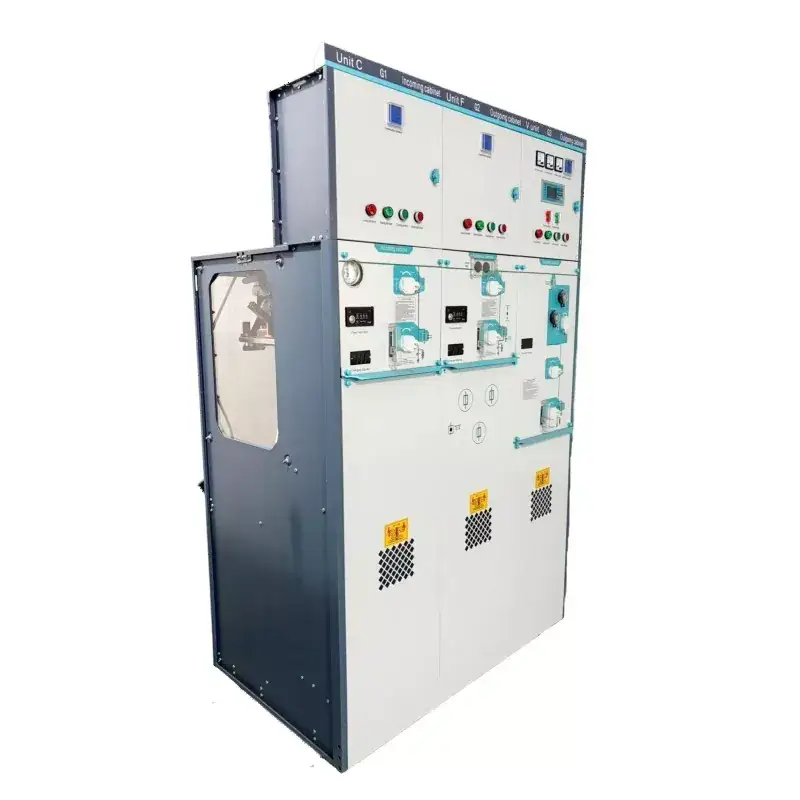

পণ্যের বিবরণ:

কি এই রিং প্রধান ইউনিট অনন্য করে তোলে?

1. সত্য সম্পূর্ণ নিরোধক নকশা

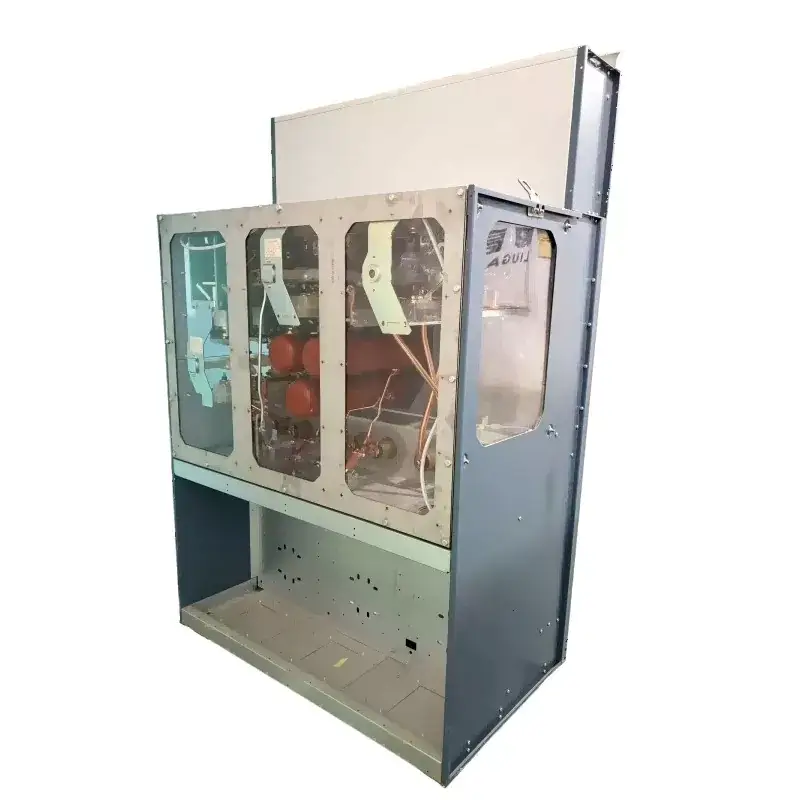

ঐতিহ্যবাহী এয়ার-ইনসুলেটেড সুইচগিয়ারের বিপরীতে, লুগাও-এর মাঝারি ভোল্টেজ SF6 সম্পূর্ণভাবে উত্তাপযুক্ত সিল করা বৈদ্যুতিক রিং প্রধান ইউনিট কমপ্যাক্ট সুইচগিয়ার একটি সম্পূর্ণ সিল করা স্টেইনলেস স্টিল ট্যাঙ্কে লেজার-ওয়েল্ডেড প্রযুক্তি ব্যবহার করে তৈরি করা হয়। লোড সুইচ, ভ্যাকুয়াম সার্কিট ব্রেকার, গ্রাউন্ডিং সুইচ এবং প্রধান বাসবারগুলি সহ সমস্ত লাইভ উপাদানগুলি SF6 গ্যাস দিয়ে সম্পূর্ণরূপে সিল করা হয়েছে৷ এই গ্যাস-অন্তরক সুইচগিয়ারটি একটি উচ্চ সুরক্ষা রেটিং নিয়ে গর্ব করে, আর্দ্রতা এবং ঘনীভবন, ধুলো এবং বায়ুবাহিত দূষণের মতো কঠোর পরিবেশের জন্য সম্পূর্ণ প্রতিরোধী।

2. কমপ্যাক্ট ডিজাইন, ছোট এবং সূক্ষ্ম আকার: এই কমপ্যাক্ট সুইচগিয়ারটি মেঝের স্থান উল্লেখযোগ্যভাবে হ্রাস করে। এটির মডুলার ডিজাইন একটি ছোট পদচিহ্ন বজায় রাখার সময় বিভিন্ন কনফিগারেশন বিকল্পের জন্য অনুমতি দেয়, এটি ভূগর্ভস্থ পাওয়ার ডিস্ট্রিবিউশন নেটওয়ার্ক, কমপ্যাক্ট সাবস্টেশন এবং স্থান-সীমাবদ্ধ শিল্প সুবিধাগুলির জন্য উপযুক্ত করে তোলে।

3. রক্ষণাবেক্ষণ-মুক্ত অপারেশন: এই সম্পূর্ণ সিলযুক্ত সুইচগিয়ার উচ্চ-ভোল্টেজ উপাদানগুলির নিয়মিত রক্ষণাবেক্ষণের প্রয়োজনীয়তা দূর করে। অতএব, এই SF6-অন্তরক সুইচগিয়ারের 30-বছরের ডিজাইন জীবনে কোন গ্যাস পুনরায় পূরণের প্রয়োজন নেই।

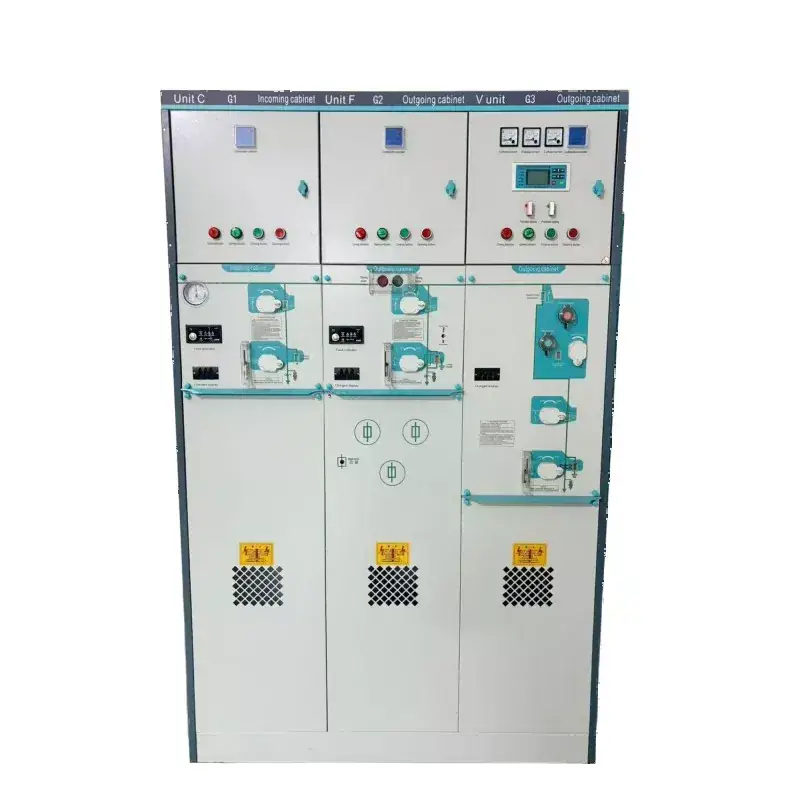

উপলব্ধ কনফিগারেশন

এই মাঝারি ভোল্টেজ SF6 সম্পূর্ণভাবে উত্তাপযুক্ত সিলযুক্ত বৈদ্যুতিক রিং প্রধান ইউনিট কমপ্যাক্ট সুইচগিয়ার বিভিন্ন অ্যাপ্লিকেশনের প্রয়োজনীয়তাগুলি মোকাবেলা করার জন্য কার্যকরী মডিউলগুলির একটি পরিসরকে মিটমাট করে, নির্দিষ্ট গ্রাহকের প্রয়োজনের উপর ভিত্তি করে নমনীয় কনফিগারেশনের অনুমতি দেয়:

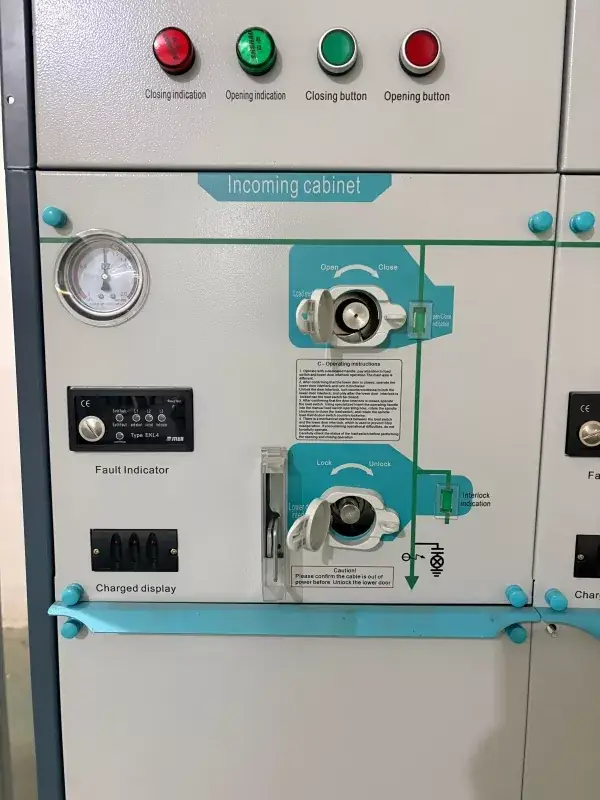

1.  C মডিউল – লোড সুইচ ইউনিট

   একটি তিন-পজিশন লোড সুইচ বৈশিষ্ট্যযুক্ত (মেক-ব্রেক-আর্থ)

   ট্রান্সফরমার সুরক্ষা এবং তারের স্যুইচিং অপারেশনের জন্য ডিজাইন করা হয়েছে

   ব্রেক পজিশন একটি সমন্বিত পর্যবেক্ষণ উইন্ডোর মাধ্যমে দৃশ্যমান

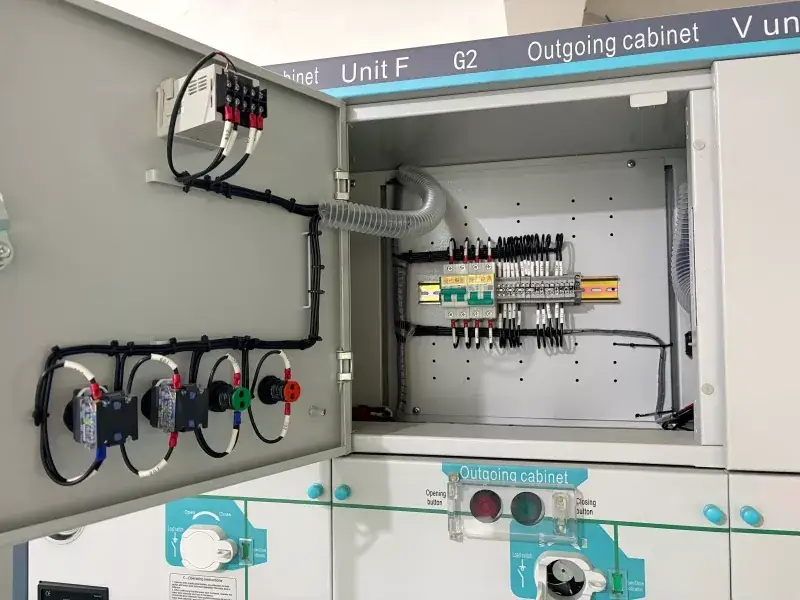

2. F মডিউল – এলবিএস-ফিউজ কম্বিনেশন ইউনিট

   ফিউজ-ভিত্তিক সুরক্ষার সাথে একটি লোড সুইচকে একীভূত করে

   একটি ট্রিগার পিন প্রক্রিয়ার মাধ্যমে তিন-ফেজ ট্রিপিং কার্যকারিতা প্রদান করে

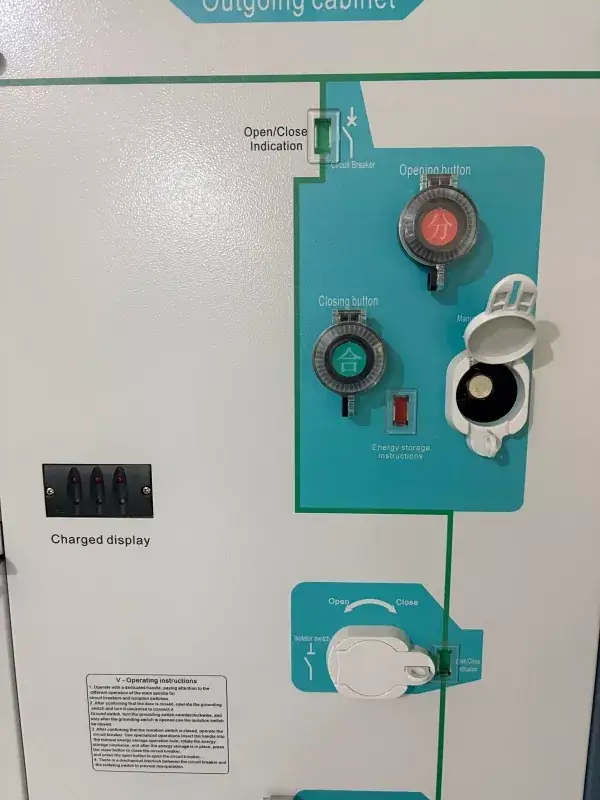

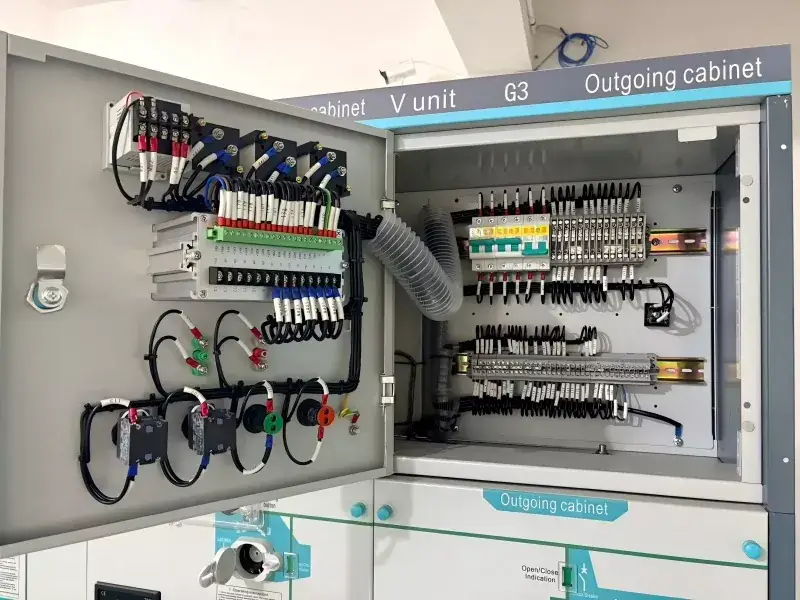

3. ভি মডিউল - ভ্যাকুয়াম সার্কিট ব্রেকার ইউনিট

   তার এবং ট্রান্সফরমার সুরক্ষার জন্য একটি ভ্যাকুয়াম সার্কিট ব্রেকার নিয়োগ করে

   ঘন ঘন স্যুইচিং অপারেশন প্রয়োজন অ্যাপ্লিকেশনের জন্য উপযুক্ত

   একটি ঐচ্ছিক সমন্বিত সুরক্ষা রিলে সমর্থন করে

4. ডি মডিউল - সরাসরি তারের সংযোগ

   কোনো সুইচিং যন্ত্রপাতি ছাড়াই একটি সরল তারের সংযোগ প্রদান করে

   নন-সুইচড ফিডার বা বাসবার রাইজার অ্যাপ্লিকেশনের জন্য উদ্দিষ্ট

5. এম মডিউল - মিটারিং ইউনিট

   পরিমাপের উদ্দেশ্যে ভোল্টেজ এবং বর্তমান ট্রান্সফরমার দিয়ে সজ্জিত

মাউন্টিং ইন্সট্রুমেন্টেশনের জন্য টেস্ট টার্মিনাল এবং ইন্টারফেস অন্তর্ভুক্ত

প্রায়শই জিজ্ঞাসিত প্রশ্ন (FAQ)

প্রশ্ন 1: একটি রিং প্রধান একক কি?

উত্তর 1: এই মাঝারি ভোল্টেজ SF6 সম্পূর্ণভাবে উত্তাপযুক্ত সিলযুক্ত বৈদ্যুতিক রিং প্রধান ইউনিট কমপ্যাক্ট সুইচগিয়ার হল 12kV, 24kV এবং 36kV পাওয়ার বিতরণের জন্য উপযুক্ত একটি কমপ্যাক্ট গ্যাস-ইনসুলেটেড সুইচগিয়ার। রিং প্রধান ইউনিটটি SF6 গ্যাস সম্বলিত একটি সম্পূর্ণ সিল করা স্টেইনলেস স্টিল ট্যাঙ্ক ব্যবহার করে, যা লোড সুইচ এবং ভ্যাকুয়াম সার্কিট ব্রেকার সহ সমস্ত উচ্চ-ভোল্টেজ উপাদানগুলিকে অন্তরক করে।

প্রশ্ন 2: এই রিং প্রধান ইউনিটের জন্য কি কনফিগারেশন উপলব্ধ?

উত্তর 2: এই কমপ্যাক্ট সুইচগিয়ারটি মডুলার কনফিগারেশন অফার করে:

মডিউল সি: কেবল এবং ট্রান্সফরমার সুইচিংয়ের জন্য লোড সুইচ ইউনিট

মডিউল F: ট্রান্সফরমার সুরক্ষার জন্য লোড সুইচ-ফিউজ সমন্বয়

মডিউল V: ঘন ঘন অপারেশনের জন্য ভ্যাকুয়াম সার্কিট ব্রেকার

মডিউল ডি: অ-সুইচিং ফিডারের জন্য সরাসরি তারের সংযোগ

মডিউল এম: ভোল্টেজ এবং বর্তমান ট্রান্সফরমার সহ মিটারিং ইউনিট

প্রশ্ন 3: এই রিং প্রধান ইউনিট ভবিষ্যতে প্রসারিত করা যেতে পারে?

উত্তর 3: হ্যাঁ, অতিরিক্ত রিং প্রধান ইউনিট মডিউলগুলি গ্যাস-অন্তরক বাসবার সংযোগকারী ব্যবহার করে সংযুক্ত করা যেতে পারে।

প্রশ্ন 4: কি নিরাপত্তা বৈশিষ্ট্য অন্তর্ভুক্ত করা হয়েছে?

উত্তর 4: যান্ত্রিক ইন্টারলক, অভ্যন্তরীণ চাপ শ্রেণীবিভাগ, চাপ প্রকাশ, গ্রাউন্ডিং সুইচ।

প্রশ্ন 5: প্রসবের সময় কি?

উত্তর 5: স্ট্যান্ডার্ড কনফিগারেশন স্টক আছে; কাস্টমাইজড মডেলগুলি প্রায় 20 দিন সময় নেয়। জরুরী প্রয়োজনের জন্য, অনুগ্রহ করে পরামর্শ করুন
