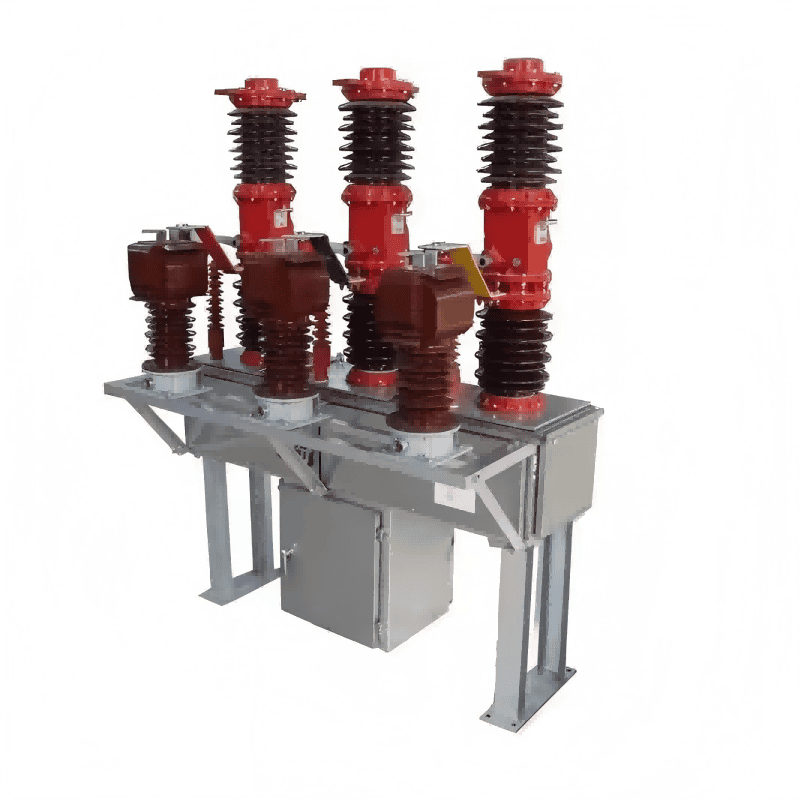

ট্রান্সফর্মার সহ তিন ধাপের উচ্চ ভোল্টেজ 35 কেভি 40.5 কেভি ভ্যাকুয়াম সার্কিট ব্রেকার

লুগাওর স্বতন্ত্রভাবে বিকাশিত এবং তিন-পর্যায়ের উচ্চ ভোল্টেজ 35 কেভি 40.5 কেভি ভ্যাকুয়াম সার্কিট ব্রেকার সহ ট্রান্সফর্মারটি আন্তঃ-শহর শক্তি বিতরণ নেটওয়ার্কগুলির জন্য উপযুক্ত, পাওয়ার গ্রিডের নিরাপদ অপারেশন নিশ্চিত করে এবং শর্ট-সার্কিট সুরক্ষা সরবরাহ করে। এটিতে সিলিং পারফরম্যান্স রয়েছে এবং এটি ইনস্টল এবং রক্ষণাবেক্ষণ করা সহজ। এটি দেশে এবং বিদেশে গ্রাহকরা প্রশংসা করেছেন।

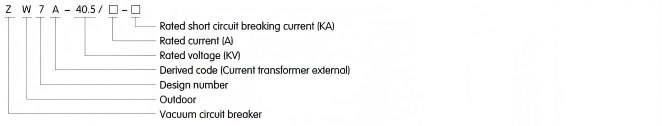

মডেল:ZW7-40.5

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

পণ্য ভূমিকা

জেডডাব্লু 7-40.5 সিরিজ আউটডোর হাই-ভোল্টেজ ভ্যাকুয়াম সার্কিট ব্রেকারগুলি 50 হার্জেডে অপারেটিং তিন-পর্যায়ের পাওয়ার সিস্টেমে এবং 40.5 কেভি রেটেড ভোল্টেজে ব্যবহারের জন্য ডিজাইন করা হয়েছে। এগুলি লোড কারেন্ট, ওভারলোড কারেন্ট এবং শর্ট সার্কিট কারেন্ট সংযোগ বিচ্ছিন্ন করতে এবং সংযোগ করতে ব্যবহৃত হয়।

স্পেসিফিকেশন

নং নং	বর্ণনা			ইউনিট	ডেটা
1	রেট ভোল্টেজ			কেভি	40.5
2	রেট ইনসুলেশন স্তর	1 মিনিট পাওয়ার ফ্রিকোয়েন্সি ভোল্টেজ সহ্য করে	শুকনো পরীক্ষা	কেভি	95
		1 মিনিট পাওয়ার ফ্রিকোয়েন্সি ভোল্টেজ সহ্য করে	ভেজা পরীক্ষা		80
		বজ্র প্রবণতা ভোল্টেজ সহ্য করা (শিখর)			185
3	বর্তমান রেট			A	1250 ； 1600 ； 2500
4	রেট শর্ট সার্কিট ব্রেকিং কারেন্ট			দ্য	20 ； 25 ； 31.5
5	অপারেটিং সিকোয়েন্স রেটেড				O-0.3S-CO- 180S-CO
6	রেট শর্ট সার্কিট ব্রেকিং বর্তমান চক্র			আউট	12
7	রেটযুক্ত শর্ট সার্কিট ক্লোজিং কারেন্ট (শীর্ষ মান)			দ্য	50; 63; 80
8	রেটেড পিক সহ্য বর্তমান			দ্য	50; 63; 80
9	রেটযুক্ত শর্ট সার্কিট বর্তমান সহ্য			দ্য	20; 25; 31.5
10	শর্ট সার্কিট সময়কাল রেট করা			S	4
11	খোলার দূরত্বের সাথে যোগাযোগ করুন			মিমি	22 ± 2
12	খোলার দূরত্বের সাথে যোগাযোগ করুন			মিমি	4 ± 1
13	গড় ভ্রমণের গতি			মেসার্স	1.5 ± 0.2
14	গড় সমাপ্তির গতি			মেসার্স	0.7 ± 0.2
15	যোগাযোগ বন্ধ বাউন্স সময় যোগাযোগ করুন			এমএস	≤2
16	থ্রি-ফেজ মেইন ব্রেকার (সাব) স্যুইচিং সিঙ্ক্রোনাইজেশন সময় পার্থক্য			এমএস	≤2
17	বন্ধ সময়			এমএস	≤150
18	ট্রিপ সময়			এমএস	≤60
19	যান্ত্রিক জীবনকাল			আউট	10000
20	রেটেড অপারেটিং ভোল্টেজ - সহায়ক সার্কিটের ভোল্টেজ			V	DC110 / 220 AC110 / 220
21	প্রতিটি ফেজ সার্কিটের ডিসি প্রতিরোধের (ট্রান্সফর্মার বাদে)			বাবু	≤100
22	ওজন			কেজি	800

সাধারণ অপারেটিং পরিবেশ

• পরিবেষ্টিত বায়ু তাপমাত্রা: উপরের সীমা +40 ডিগ্রি সেন্টিগ্রেড, নিম্ন সীমা -30 ° C (সাধারণ অঞ্চল), -40 ° C (ঠান্ডা অঞ্চলে উচ্চতা);

• উচ্চতা: ≤ 1000 মি (উচ্চতা বাড়ার সাথে সাথে রেটযুক্ত নিরোধক স্তরটি সেই অনুযায়ী বৃদ্ধি পায়);

• সন্ধ্যা বাতাসের চাপ: 700pa এর বেশি নয় (34 মি/সেকেন্ডের বাতাসের গতির সমতুল্য);

• ভূমিকম্পের তীব্রতা: 8 ডিগ্রি সেন্টিগ্রেডের বেশি নয়;

• দূষণ ডিগ্রি: স্তর চতুর্থ;

• সর্বাধিক দৈনিক তাপমাত্রার পার্থক্য: 25 ডিগ্রি সেন্টিগ্রেডের বেশি নয়
