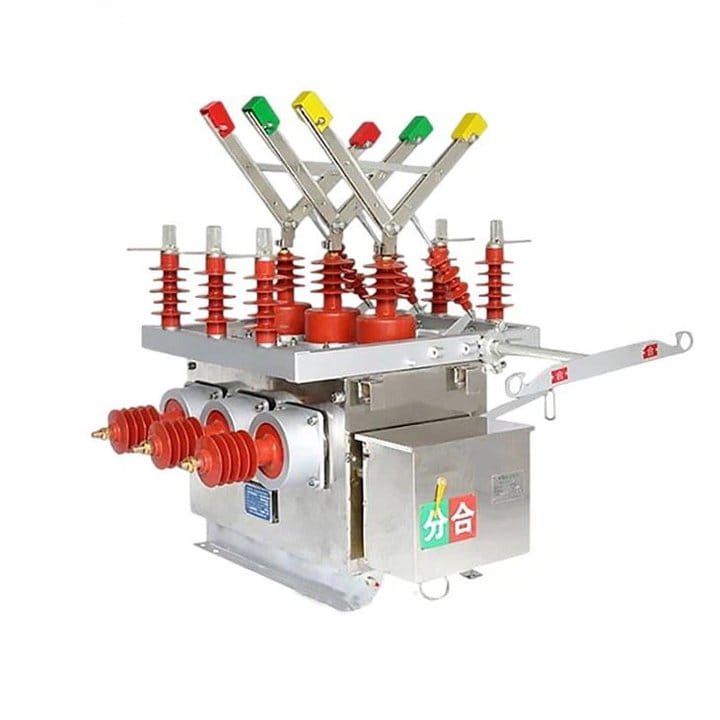

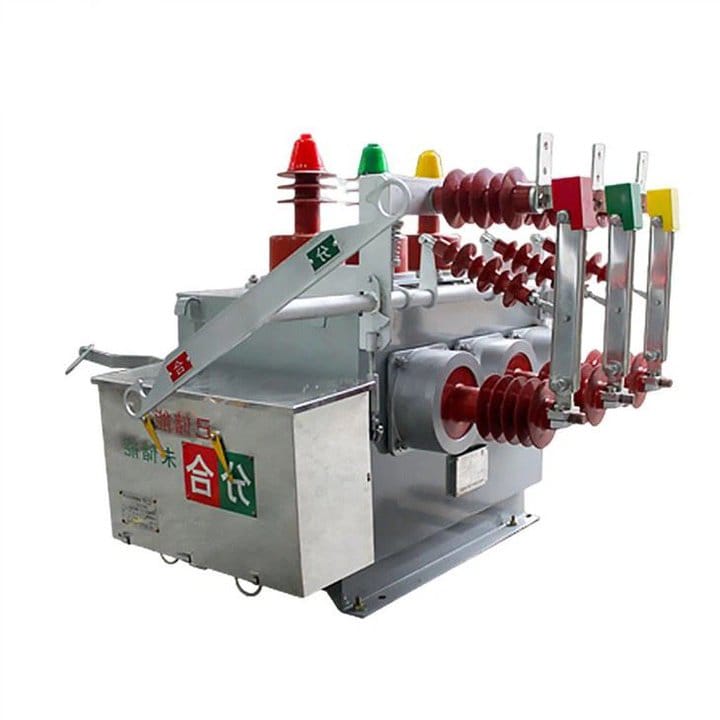

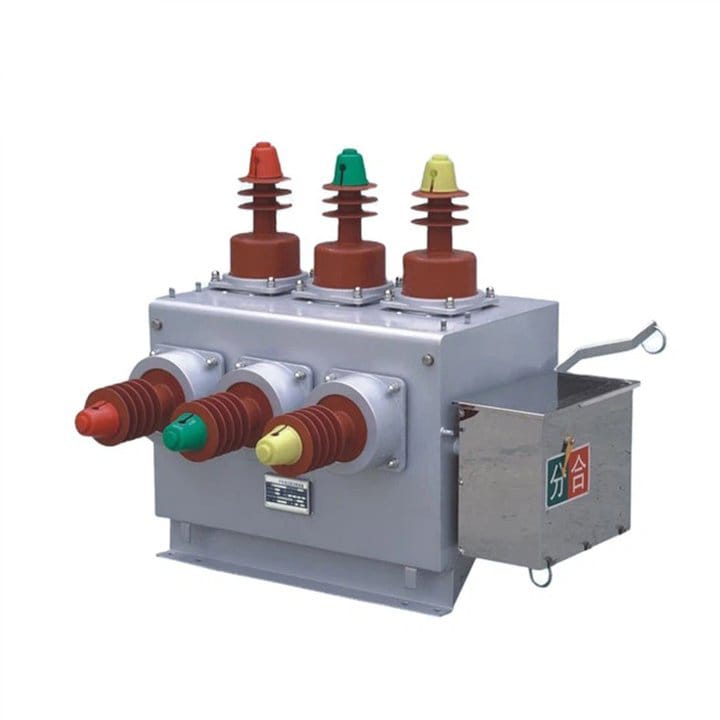

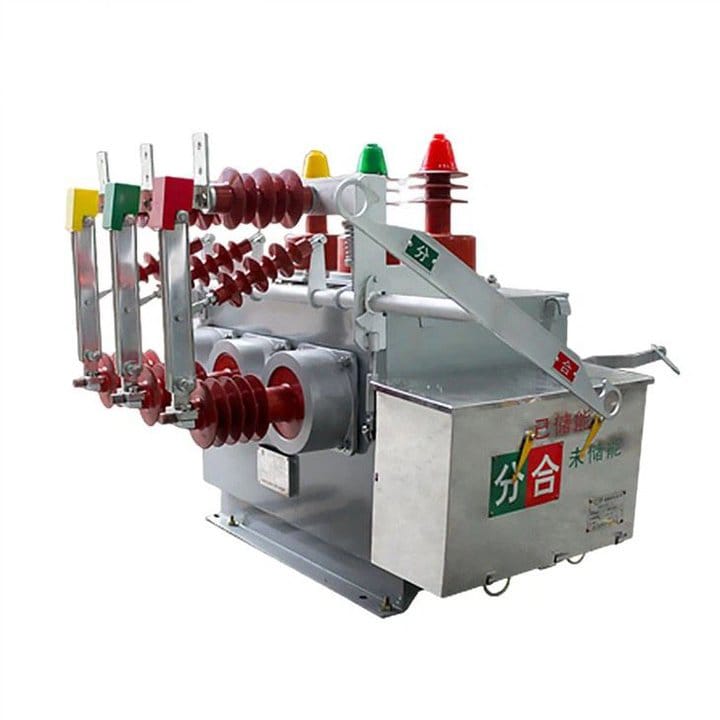

11KV VK টাইপ উচ্চ ভোল্টেজ ভ্যাকুয়াম সার্কিট ব্রেকার

LiuGao গর্বের সাথে একটি ডেডিকেটেড আউটডোর ভ্যাকুয়াম সার্কিট ব্রেকার প্রস্তুতকারক হিসাবে নেতৃত্ব দেয়। 11KV VK টাইপ হাই ভোল্টেজ ভ্যাকুয়াম সার্কিট ব্রেকার, আউটডোর পাওয়ার ডিস্ট্রিবিউশন ইকুইপমেন্টের একটি ভিত্তিপ্রস্তর, 12kV এর রেটেড ভোল্টেজ এবং 50Hz এ থ্রি-ফেজ এসি অপারেটিং এর জন্য ডিজাইন করা হয়েছে। গ্রামীণ পাওয়ার গ্রিড, শহুরে পাওয়ার গ্রিড, রেলওয়ে, খনি, বন্দর এবং অন্যান্য বিদ্যুৎ বিতরণ ব্যবস্থার মতো বিভিন্ন সেটিংসে প্রাথমিকভাবে মোতায়েন করা হয়, এই সার্কিট ব্রেকারটি আউটডোর ওভারহেড লাইনগুলিতে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে। লোড স্রোত ভাঙ্গা এবং বন্ধ করার জন্য, ওভারলোড স্রোতের প্রতিক্রিয়া এবং পাওয়ার সিস্টেমের মধ্যে শর্ট-সার্কিট কারেন্ট পরিচালনা করার জন্য নির্ভুলতার সাথে ইঞ্জিনিয়ারড, ZW10-12F সার্কিট ব্রেকার পাওয়ার গ্রিড স্যুইচিং এবং সুরক্ষিত করার জন্য একটি গুরুত্বপূর্ণ উপাদান হিসাবে কাজ করে। এর দৃঢ় নকশা এবং বহিরঙ্গন সামঞ্জস্যতা বিভিন্ন পরিবেশগত পরিস্থিতিতে নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করে, বিভিন্ন অ্যাপ্লিকেশনের জন্য এটিকে উপযুক্ত করে তোলে। অত্যাধুনিক উদ্ভাবনের জন্য LiuGao চয়ন করুন যা বহিরঙ্গন ভ্যাকুয়াম সার্কিট ব্রেকারগুলির মানদণ্ডকে পুনরায় সংজ্ঞায়িত করে৷

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

Liugao হল একটি 11KV VK টাইপ হাই ভোল্টেজ ভ্যাকুয়াম সার্কিট ব্রেকার সরবরাহকারী৷ ZW10-12 আউটডোর HV ভ্যাকুয়াম সার্কিট ব্রেকার (ZW10-12, ZW10-12F, ZW10-12G) হল একটি বহিরঙ্গন শক্তি বিতরণ সরঞ্জাম যা একটি 3-V1 ভোল্টেজের জন্য ডিজাইন করা হয়েছে। ফেজ AC 50Hz। এটি গ্রামীণ পাওয়ার গ্রিড, শহুরে পাওয়ার গ্রিড, রেলপথ, খনি, বন্দর এবং অন্যান্য বিদ্যুৎ বিতরণ ব্যবস্থায় অ্যাপ্লিকেশন খুঁজে পায়। বিশেষত বহিরঙ্গন ওভারহেড লাইনের জন্য ইঞ্জিনিয়ার করা, এটি পাওয়ার গ্রিডের সুরক্ষা এবং স্যুইচিং নিশ্চিত করার সময় পাওয়ার সিস্টেমে লোড কারেন্ট, ওভারলোড কারেন্ট এবং শর্ট-সার্কিট স্রোত ভাঙ্গা এবং বন্ধ করার মতো কাজগুলি কার্যকরভাবে পরিচালনা করে।

আমাদের ZW10-12 আউটডোর HV ভ্যাকুয়াম সার্কিট ব্রেকার（ZW10-12、ZW10-12F、ZW10-12G）অভ্যন্তরীণভাবে বিশেষ অ্যান্টি-কনডেনসেশন ব্যবস্থা নিযুক্ত করে, বাক্সের মধ্যে সর্বোত্তম নিরোধক নিশ্চিত করে। ট্রান্সমিশন পদ্ধতিটি পেটেন্ট প্রযুক্তি অন্তর্ভুক্ত করে, যান্ত্রিক ব্যর্থতার কারণে সার্কিট ব্রেকার পারফরম্যান্স সমস্যাগুলি প্রতিরোধ করতে সহজ ইনস্টলেশন এবং নির্ভরযোগ্য অপারেশন সরবরাহ করে। এই ব্রেকার তেল বা গ্যাসের প্রয়োজন ছাড়াই কাজ করে, যার ফলে একটি কমপ্যাক্ট এবং লাইটওয়েট ডিজাইন হয়। সিটি সুরক্ষার সাথে, এটি বড় শান্ট স্রোতকে মিটমাট করে, দূষণ কমিয়ে দেয় এবং রক্ষণাবেক্ষণের প্রয়োজনীয়তা দূর করে। নিয়ন্ত্রণ মোড বৈদ্যুতিক বা ম্যানুয়াল হতে পারে, অপারেশন এবং রক্ষণাবেক্ষণে বহুমুখিতা প্রদান করে।

সংক্ষেপে, ZW10-12 আউটডোর এইচভি ভ্যাকুয়াম সার্কিট ব্রেকার তার দৃঢ় নকশা, দক্ষ কর্মক্ষমতা এবং বিভিন্ন বহিরঙ্গন বিদ্যুৎ বিতরণ পরিস্থিতিতে অভিযোজনযোগ্যতার জন্য আলাদা।

11KV VK টাইপ উচ্চ ভোল্টেজ ভ্যাকুয়াম সার্কিট ব্রেকার

ইনস্টলেশন পদ্ধতি: পার্শ্ব-মাউন্ট করা, মধ্য-মাউন্ট করা

পরিবেষ্টিত বায়ু তাপমাত্রা: উপরের সীমা +40C, নিম্ন সীমা -30C; ;

উচ্চতা: ≤2000m (যদি উচ্চতা বাড়ানোর প্রয়োজন হয়, রেটেড ইনসুলেশন লেভেল সেই অনুযায়ী বাড়ানো উচিত);

বাতাসের চাপ: 700Pa এর বেশি নয় (34m/s বাতাসের গতির সমতুল্য);

প্রশস্ততা: ভূমিকম্পের তীব্রতা 8 ডিগ্রি;

দূষণ স্তর: ক্লাস I;

সর্বাধিক দৈনিক তাপমাত্রার পার্থক্য: 25C এর বেশি নয়।

11KV VK টাইপ উচ্চ ভোল্টেজ ভ্যাকুয়াম সার্কিট ব্রেকার স্পেসিফিকেশন

মডেল		ZW10-12, ZW10-12F, ZW10-12G

সংখ্যা	প্যারামিটার		ইউনিট	মান
1	রেটেড ভোল্টেজ		কেভি	12
2	রেট করা বর্তমান		A	630
3	রেটেড ফ্রিকোয়েন্সি		Hz	50
4	পাওয়ার ফ্রিকোয়েন্সি ভোল্টেজ সহ্য করে		কেভি	42/48
5	লাইটনিং ইমপালস ভোল্টেজ (শীর্ষ মান)		কেভি	75/85
6	রেট শর্ট সার্কিট ব্রেকিং কারেন্ট		kA	16	20	25
7	রেটেড শর্ট-সার্কিট মেকিং কারেন্ট (শীর্ষ মান)		kA	40	50	50
8	রেট স্বল্প সময়ের বর্তমান সহ্য করা		kA	16	20	25
9	রেটেড পিক বর্তমান সহ্য করে		kA	40	50	50
10	রেট শর্ট সার্কিট সময়কাল		S	4
আমি আমি এল	নামমাত্র অপারেশন সিকোয়েন্স			পয়েন্ট-0.3s-সম্মিলিত পয়েন্ট-180s-সম্মিলিত পয়েন্ট
12	রেট করা শর্ট-সার্কিট কারেন্ট ব্রেকিং টাইম		দ্বিতীয় হার	30
13	যান্ত্রিক জীবন		দ্বিতীয় হার	10000
14	চলমান যোগাযোগ পরিধান পুরুত্ব পুঞ্জীভূত করতে পারবেন		মিমি	3
15	সিটি টাইপ স্প্রিং অপারেটিং মেকানিজম সহ রেট করা অপারেটিং ভোল্টেজ	বন্ধ কয়েল	V	ডিসি বা এসি 220V
		খোলার কুণ্ডলী
16	ওভারকারেন্ট ট্রিপ কয়েলের রেট ওয়ার্কিং কারেন্ট		A	5
17	ওজন		কেজি	150
