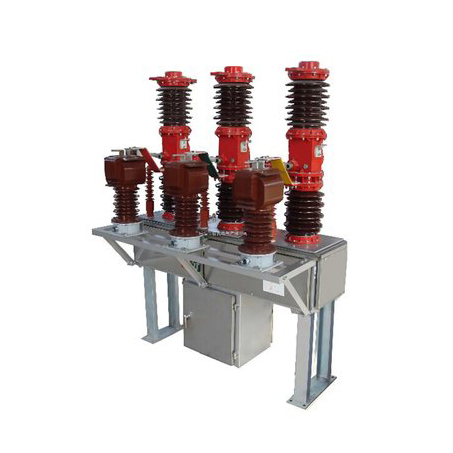

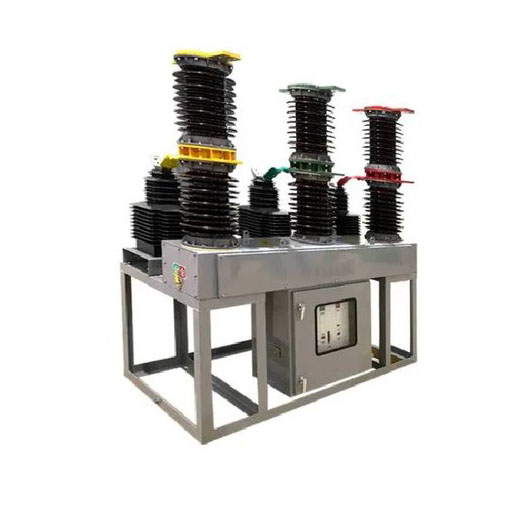

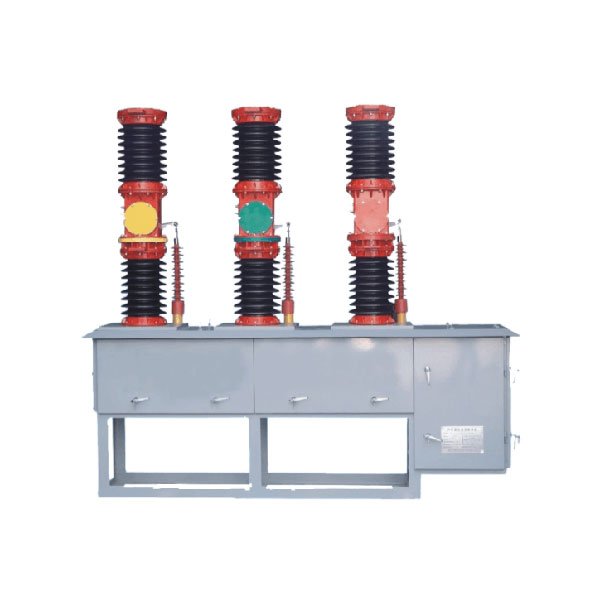

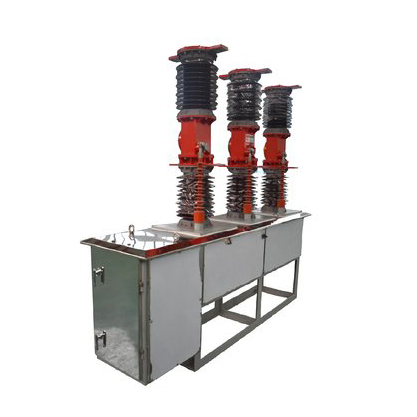

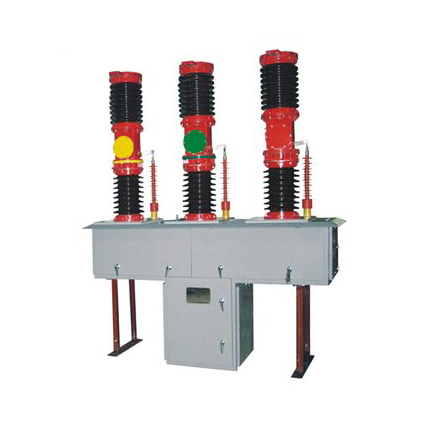

সংযোগ বিচ্ছিন্ন সঙ্গে 66KV আউটডোর ভ্যাকুয়াম সার্কিট ব্রেকার

Liugao গর্বিতভাবে একটি বিশিষ্ট ইনডোর ভ্যাকুয়াম সার্কিট ব্রেকার প্রস্তুতকারক হিসাবে দাঁড়িয়ে আছে, 66KV আউটডোর ভ্যাকুয়াম সার্কিট ব্রেকার উইথ ডিসকানেক্টর উপস্থাপন করছে—একটি অনুকরণীয় বৈদ্যুতিক ডিভাইস যা 40 রেটেড ভোল্টেজ সহ থ্রি-ফেজ AC 50/60Hz সিস্টেমের জন্য ডিজাইন করা হয়েছে৷ একটি স্প্রিং অপারেটর বা ইলেক্ট্রোম্যাগনেটিক অ্যাকুয়েটর দিয়ে সজ্জিত, এই বহিরঙ্গন সরঞ্জাম বৈদ্যুতিক খোলার এবং বন্ধ করার জন্য সুনির্দিষ্ট নিয়ন্ত্রণ প্রদান করে। উপরন্তু, এটি ম্যানুয়াল অপারেশনের নমনীয়তা প্রদান করে, যা বৈদ্যুতিক নিয়ন্ত্রণের অনুপস্থিতিতে ম্যানুয়াল স্টোরেজ এবং অপারেশন উভয়ের জন্যই অনুমতি দেয়। ইন্টারন্যাশনাল ইলেক্ট্রোটেকনিক্যাল কমিশন দ্বারা প্রতিষ্ঠিত IEC62271-100 "AC হাই ভোল্টেজ সার্কিট ব্রেকার" এবং IEC-56 "হাই-ভোল্টেজ এসি সার্কিট ব্রেকার" সহ আন্তর্জাতিক মানগুলির সাথে সম্মতিতে প্রকৌশলী, এই সার্কিট ব্রেকার উচ্চ-তে নিরাপত্তা এবং কর্মক্ষমতার জন্য কঠোর প্রয়োজনীয়তা অতিক্রম করে। ভোল্টেজ সার্কিট বাধা অ্যাপ্লিকেশন. অত্যাধুনিক সমাধানগুলির জন্য LiuGao কে বিশ্বাস করুন যা বহিরঙ্গন ভ্যাকুয়াম সার্কিট ব্রেকারগুলির মানদণ্ডকে পুনরায় সংজ্ঞায়িত করে, অতুলনীয় নিরাপত্তা, নির্ভুলতা এবং নির্ভরযোগ্যতা নিশ্চিত করে।

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

Liugao হল একটি 66KV আউটডোর ভ্যাকুয়াম সার্কিট ব্রেকার যার সংযোগ বিচ্ছিন্নকারী সরবরাহকারী।ZW7-40.5 টাইপ ভ্যাকুয়াম সার্কিট ব্রেকার প্রধানত আউটডোর 36kV পাওয়ার ট্রান্সমিশন সিস্টেম নিয়ন্ত্রণের জন্য ব্যবহৃত হয় এবং সুরক্ষা শহুরে এবং গ্রামীণ বিদ্যুৎ বিতরণ নেটওয়ার্ক এবং শিল্প ও খনির স্বাভাবিক অপারেশন এবং স্বাভাবিক কার্যক্রমে প্রযোজ্য। শর্ট সার্কিট সুরক্ষা উদ্দেশ্যে। ইনসুলেটর স্তম্ভ পণ্য ধরনের সামগ্রিক গঠন; দানি উপর নির্মিত ভ্যাকুয়াম বাধা টাইপ, পরবর্তী স্তম্ভ দানি জন্য চীনামাটির বাসন দানি. ঘন ঘন অপারেশন জায়গা জন্য. এবং ভাল সিলিং, অ্যান্টি-এজিং, উচ্চ চাপ, কোনও জ্বলন নেই, কোনও বিস্ফোরণ নেই, দীর্ঘ জীবন, সুবিধাজনক ইনস্টলেশন এবং রক্ষণাবেক্ষণ বৈশিষ্ট্য রয়েছে।

সংযোগ বিচ্ছিন্ন অপারেটিং পরিবেশ সহ 66KV আউটডোর ভ্যাকুয়াম সার্কিট ব্রেকার

1 পরিবেষ্টিত তাপমাত্রা: -40℃~+40℃;

2 উচ্চতা: ≤1000m;

3 সর্বোচ্চ বাতাসের গতি 10 কিমি/ঘন্টা, রেট করা স্তরের জন্য সর্বনিম্ন বাতাসের গতি (132/230kv) হল 3.2 কিমি/ঘন্টা;

4 ভূমিকম্পের তীব্রতা: ≤8 স্তর;

5 নূন্যতম নামমাত্র ক্রিপেজ দূরত্ব: 31 মিমি/কেভি;

6 বায়ু দূষণ ডিগ্রী: চতুর্থ শ্রেণী।

সংযোগ বিচ্ছিন্ন বৈশিষ্ট্য সহ 66KV আউটডোর ভ্যাকুয়াম সার্কিট ব্রেকার

ZW7-40.5 আউটডোর হাই-ভোল্টেজ ভ্যাকুয়াম সার্কিট ব্রেকার মূলত ইন্টিগ্রেটেড পোল, কারেন্ট ট্রান্সফরমার, অপারেটিং মেকানিজম এবং বক্স নিয়ে গঠিত। এই ধরনের সার্কিট ব্রেকার ক্ষুদ্রাকৃতির ডিজাইনের, এবং শেলটি উচ্চ-মানের ইস্পাত বাক্স দিয়ে তৈরি। বর্তমান ট্রান্সফরমার ব্যবহারকারীর চাহিদা অনুযায়ী নির্বাচন করা যেতে পারে। ZW7-40.5 আউটডোর হাই-ভোল্টেজ ভ্যাকুয়াম সার্কিট ব্রেকার এবং মিলিত বুদ্ধিমান নিয়ন্ত্রণ সমন্বয়। সুইচ খোলার এবং বন্ধ করার অপারেশন স্থানীয়ভাবে উপলব্ধি করা যেতে পারে, এবং এটি দূরবর্তীভাবে যোগাযোগ ইন্টারফেসের মাধ্যমেও পরিচালিত হতে পারে। সার্কিট ব্রেকারের অন্যান্য তথ্যও নিয়ন্ত্রণ কেন্দ্রে প্রেরণ করা যেতে পারে এবং যোগাযোগের চ্যানেল কেবল, অপটিক্যাল ফাইবার, জিপিআরএস/সিডিএমএ, জিএসএম ইত্যাদি বেছে নিতে পারে।

66KV বহিরঙ্গন ভ্যাকুয়াম সার্কিট ব্রেকার সংযোগ বিচ্ছিন্নকরণ স্পেসিফিকেশন সহ

না.	আইটেম			ইউনিট	পরামিতি
1	রেটেড ভোল্টেজ			কেভি	40.5
2	রেট	1 মিনিট পাওয়ার ফ্রিকোয়েন্সি	শুকনো		95
	অন্তরণ	ভোল্টেজ সহ্য করা	ভিজা		80
	স্তর	বজ্রপাত প্রতিরোধ ভোল্টেজ (শিখর)			185
3	রেট করা বর্তমান			A	1250, 1600, 2000
4	রেট শর্ট সার্কিট ব্রেকিং কারেন্ট			kA	20, 25, 31.5
5	রেট অপারেটিং ক্রম				O－0.3s -CO- 180s-CO
6	রেট করা শর্ট-সার্কিট ব্রেকিং কারেন্ট ব্রেকিং বার			বার	12
7	রেট করা শর্ট সার্কেল এটি বন্ধ বর্তমান (শিখর)			kA	50, 63, 80
8	রেটেড পিক কারেন্ট টি সহ্য করে
9	রেট স্বল্প সময়ের বর্তমান সহ্য করা			kA	20, 25, 31.5
10	রেট শর্ট সার্কিট সময়কাল			S	4
11	খোলার গড় গতি			মাইক্রোসফট	1.5 ± 0.2
12	গড় বন্ধ গতি				0.7 ±0.2
13	যোগাযোগ বন্ধ বাউন্স সময়কাল			s	≤2
14	থ্রি ফেজ ক্লোজিং এবং ওপেনিং সিঙ্ক্রোনিজম				≤2
15	খোলার সময়				≤150
16	বন্ধের সময়				≤60
17	যান্ত্রিক জীবন			বার	10000
18	রেট অপারেটিং ভোল্টেজ এবং aux ilia ry লুপ রেটেড ভোল্টেজ			V	DC220, 1 10, 24
					AC220, 110, 24
19	ফেজ লুপ ডিসি রেজিস্ট্যান্স (বর্তমান ট্রান্সফরমার ছাড়া)			uΩ	100
20	অনুমোদিত পরিধান-গতিশীল এবং স্থির যোগাযোগের পুরুত্ব জমা করা			মিমি	3
