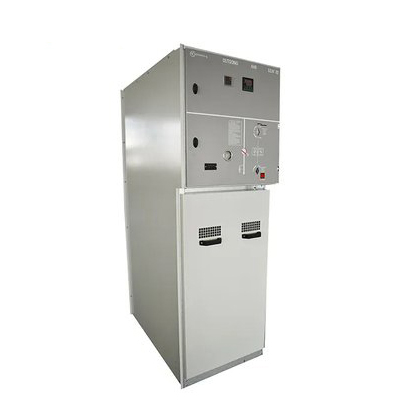

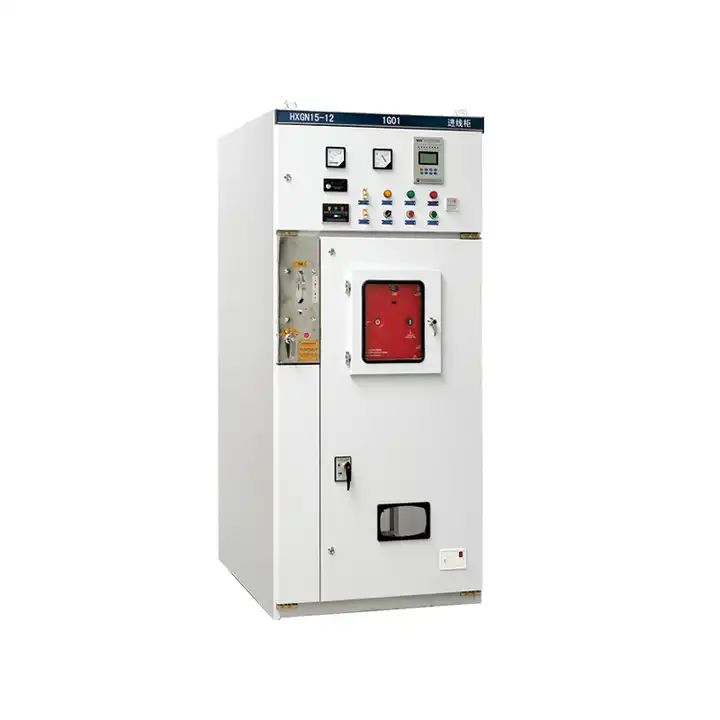

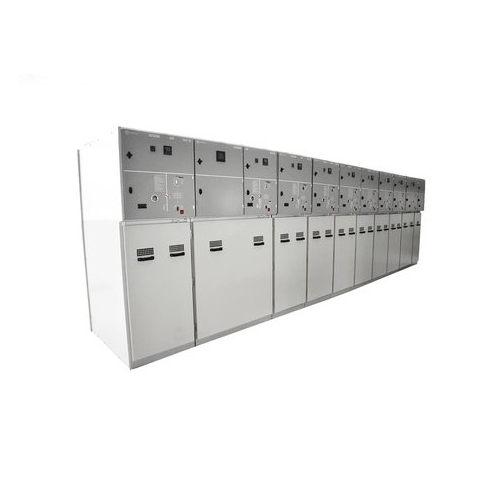

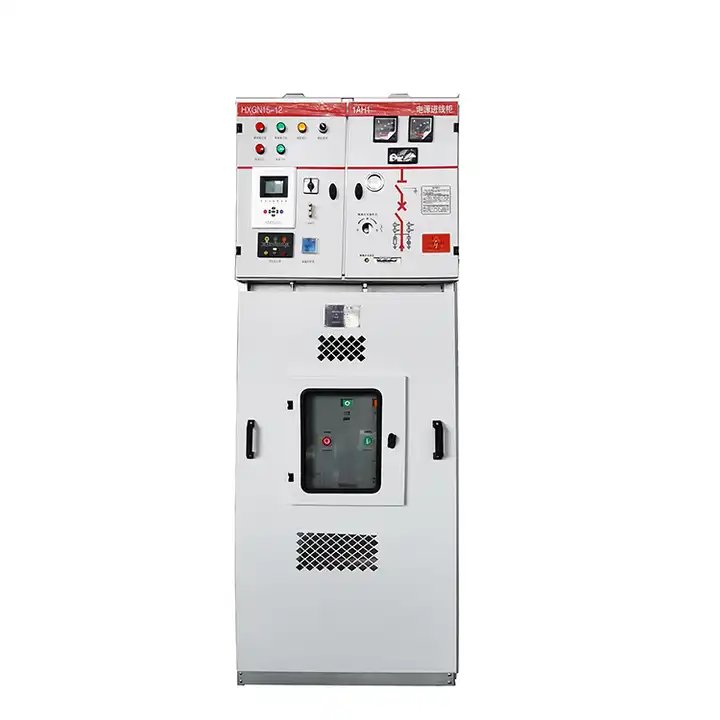

12KV রিং প্রধান ইউনিট সুইচগিয়ার প্যানেল

Liugao, একটি নেতৃস্থানীয় উচ্চ ভোল্টেজ সুইচগিয়ার সরবরাহকারী, ক্যাবিনেট ফ্রেমওয়ার্ক একটি সমাবেশ ধরনের, স্থিতিশীলতা, নির্ভরযোগ্যতা এবং সুবিধাজনক সমাবেশ প্রদান করে। এটি একটি রিং নেট ইউনিট হিসাবে কনফিগার করার জন্য যথেষ্ট বহুমুখী এবং বিভিন্ন সংযোগ মোড সমর্থন করে।

আকারে কমপ্যাক্ট, হালকা ওজনের, একটি ছোট পদচিহ্ন সহ, এবং ইনস্টল করা সহজ, রিং প্রধান ইউনিট এর নকশায় দক্ষতা এবং সরলতাকে অগ্রাধিকার দেয়।

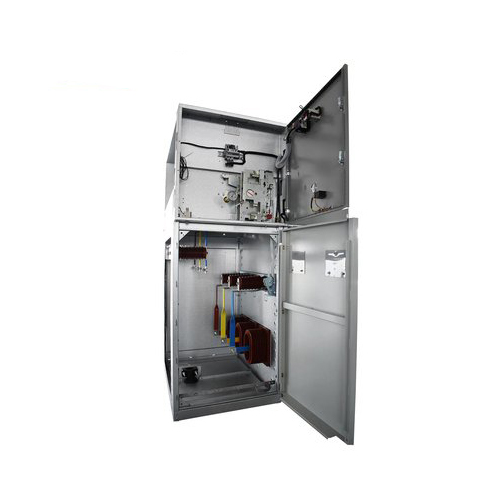

ইউনিটটিতে আলাদা বারবার, সুইচ এবং কন্ট্রোল রুম রয়েছে, প্রতিটি সুরক্ষিত অবস্থায় রক্ষণাবেক্ষণ করা হয়েছে। অপারেটর এবং রক্ষণাবেক্ষণ কর্মীদের ব্যক্তিগত নিরাপত্তা নিশ্চিত করার জন্য মন্ত্রিসভা এবং এর উপাদান উভয়ই সতর্কতার সাথে ভিত্তি করে তৈরি করা হয়েছে।

রিং প্রধান ইউনিট FN12-12D এবং FN25-12D লোড সুইচগুলির সাথে সামঞ্জস্যপূর্ণ, এটির কনফিগারেশনে নমনীয়তা এবং অভিযোজনযোগ্যতা প্রদান করে।

একটি উন্নত এবং নির্ভরযোগ্য যান্ত্রিক ইন্টারলক সিস্টেমের সাথে, ইউনিটটি পাঁচ-বিরোধী সুরক্ষার কঠোর প্রয়োজনীয়তা পূরণ করে, এটির অপারেশনে উন্নত নিরাপত্তা এবং সুরক্ষা নিশ্চিত করে।

12KV রিং প্রধান ইউনিট সুইচগিয়ার প্যানেল অপারেটিং পরিবেশ

1. বায়ু তাপমাত্রা: সর্বোচ্চ তাপমাত্রা: +40℃; সর্বনিম্ন তাপমাত্রা: -35 ℃

2. আর্দ্রতা: মাসিক গড় আর্দ্রতা 95%; দৈনিক গড় আর্দ্রতা 90%।

3. সমুদ্রপৃষ্ঠ থেকে উচ্চতা: সর্বোচ্চ ইনস্টলেশন উচ্চতা: 2500 মি

4. পরিবেষ্টিত বায়ু দৃশ্যত ক্ষয়কারী এবং দাহ্য গ্যাস, বাষ্প ইত্যাদি দ্বারা দূষিত নয়।

5. কোন ঘন ঘন হিংস্র ঝাঁকুনি.

12KV রিং প্রধান ইউনিট সুইচগিয়ার প্যানেলের বৈশিষ্ট্য

এই ইউনিটের ঘের, দরজা এবং উপরের চেম্বার একটি পুঙ্খানুপুঙ্খভাবে স্প্রে প্রক্রিয়াকরণের মধ্য দিয়ে যায়, যা একটি প্রতিরক্ষামূলক এবং অভিন্ন ফিনিস নিশ্চিত করে। সমস্ত ক্যাবিনেটে একটি প্রধান গ্রাউন্ডিং বাসবার রয়েছে যা ক্যাবিনেটের কাছাকাছি একটি ঘনিষ্ঠ সংযোগের সুবিধা দেয়। গ্রাউন্ডিং সুইচ এবং ইন্টারলকিং পার্টস সহ ধাতব উপাদানগুলি গ্রাউন্ডিং বাসবারের সাথে সাবধানতার সাথে সংযুক্ত থাকে। ধারাবাহিকতা নিশ্চিত করতে স্ক্রু দ্বারা সংযুক্ত অংশগুলির মধ্যে কপার বিনুনি সংযোগগুলি নিযুক্ত করা হয়।

গ্যাস রিলিজ পরিচালনা করতে এবং অভ্যন্তরীণ জ্বলন্ত আর্কগুলি প্রতিরোধ করতে, মন্ত্রিসভার পিছনে একটি চাপ ত্রাণ দরজা স্থাপন করা হয়। উপরের বোর্ডটি নিরাপদে স্ক্রু দিয়ে স্থির করা হয়েছে, এটি বাস সংযোগের জন্য বাইরে থেকে সহজেই খোলার অনুমতি দেয়। উপরের অক্জিলিয়ারী ডিভাইস চেম্বার টার্মিনাল এবং অন্যান্য উপাদান ইনস্টল করার জন্য নমনীয়তা প্রদান করে। ছোট চেম্বার উন্নত করে, রিলে সুরক্ষা দক্ষতার সাথে অর্জন করা যেতে পারে।

উল্লেখযোগ্যভাবে, লোড ব্রেক সুইচ এবং গ্রাউন্ডিং সুইচ একটি ব্লক-টাইপ ইন্টারলক ব্যবহার করে, যখন গ্রাউন্ডিং সুইচ এবং দরজা একটি জোরপূর্বক ইন্টারলক ব্যবহার করে। ধাপের একটি নির্দিষ্ট ক্রম অনুসরণ করে—দরজা বন্ধ করা, গ্রাউন্ডিং সুইচ চালু করা এবং লোড ব্রেক সুইচ বন্ধ করা—স্বয়ংক্রিয় ইন্টারলক করা হয়। এই ক্রমিক ক্রিয়াকলাপটি ত্রুটিগুলি প্রতিরোধ করতে এবং সিস্টেমের সামগ্রিক নিরাপত্তা বাড়াতে কাজ করে।

12KV রিং প্রধান ইউনিট সুইচগিয়ার প্যানেল স্পেসিফিকেশন

12KV রিং প্রধান ইউনিট সুইচগিয়ার প্যানেল বৈশিষ্ট্য
