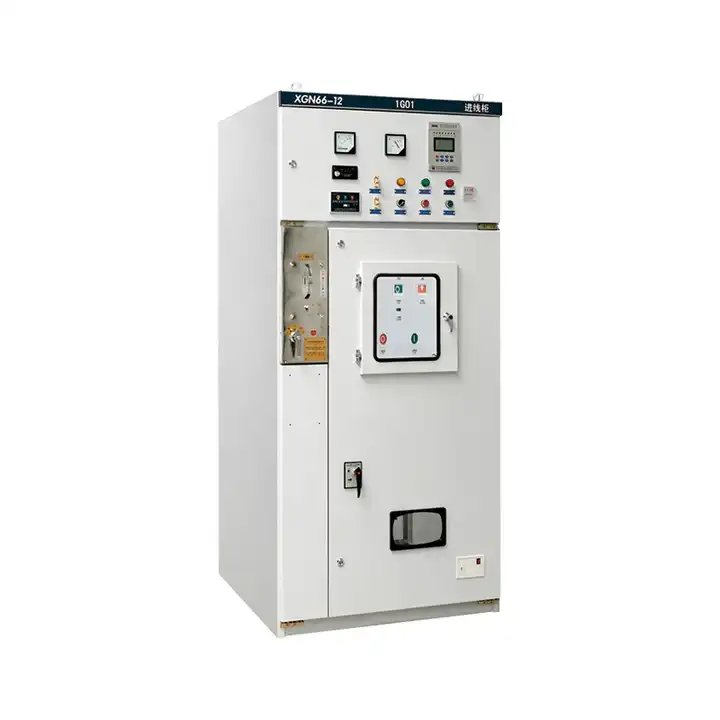

13.8 কেভি এমভি এইচভি এয়ার ইনসুলেটেড সুইচগিয়ার

লুগাও একটি ডেডিকেটেড 13.8 কেভি এমভি এইচভি এয়ার ইনসুলেটেড সুইচগিয়ার প্রস্তুতকারক, এক্সজিএন 66-12 মিডিয়াম ভোল্টেজ এসি সুইচগিয়ার উপস্থাপন করে। বিশেষত 3.6KV-35KV থ্রি-ফেজ এসি 50/60Hz সিস্টেমের জন্য ডিজাইন করা হয়েছে, এই স্থির-ধরণের ধাতব-আবদ্ধ সুইচগিয়ারটি শক্তি শক্তিটির দক্ষ অভ্যর্থনা এবং বিতরণকে সহজতর করে। উচ্চ ভোল্টেজ সুইচগিয়ারে নির্ভরযোগ্য এবং কাটিয়া প্রান্তের সমাধানগুলির জন্য লুগাওকে বিশ্বাস করুন, ভোল্টেজ অ্যাপ্লিকেশনগুলির একটি পরিসরে সর্বোত্তম কর্মক্ষমতা নিশ্চিত করে।

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

লুগাও গর্বের সাথে একটি প্রিমিয়ার উচ্চ ভোল্টেজ সুইচগিয়ার সরবরাহকারী হিসাবে দাঁড়িয়ে, এক্সজিএন 66-12 ফিক্সড-টাইপ ক্লোজড সুইচগিয়ারকে কাটিয়া-এজ প্রযুক্তির প্রতিচ্ছবি হিসাবে পরিচয় করিয়ে দেয়। উচ্চতর ভোল্টেজ অ্যাপ্লিকেশনগুলিতে নির্ভরযোগ্যতা এবং পারফরম্যান্সের সর্বোচ্চ মান পূরণের জন্য ডিজাইন করা এই উন্নত সুইচগিয়ারে আমাদের শ্রেষ্ঠত্বের প্রতিশ্রুতি প্রতিফলিত হয়। উচ্চ ভোল্টেজ সুইচগিয়ারের রাজ্যে মানদণ্ড স্থাপন করে এমন উদ্ভাবনী সমাধানের জন্য লুগাওকে বিশ্বাস করুন। এই নতুন প্রজন্মের উচ্চ-ভোল্টেজ বৈদ্যুতিক পণ্যটি জিবি 3906 এবং বৈদ্যুতিন বিভাগের ডিএলটি 404 সহ জাতীয় মানগুলির সাথে একযোগে একত্রিত করে, পাশাপাশি এসি ধাতব-আবদ্ধ সুইচগিয়ার এবং 1 কেভি থেকে 52 কেভি পর্যন্ত নিয়ন্ত্রণ সরঞ্জামের জন্য কঠোর আন্তর্জাতিক স্ট্যান্ডার্ড আইইসি 62271 টি পূরণ করে।

এই সুইচগিয়ারটি তার কমপ্যাক্ট ডিজাইনের সাথে একটি নতুন মান সেট করে, প্রচলিত সুইচগিয়ারের তুলনায় মাত্র 50% স্থান গ্রহণ করে। সার্কিট ব্রেকার, একটি মূল উপাদান, ব্যতিক্রমী নির্ভরযোগ্যতা এবং পারফরম্যান্সকে গর্বিত করে, যার মধ্যে একটি দৃ ust ় "পাঁচটি অ্যান্টি" ইন্টারলকিং মেকানিজম এর নির্ভরযোগ্যতা এবং সরলতার জন্য পরিচিত।

3.6KV, 7.2KV এবং 12KV থ্রি-ফেজ এসি 50Hz একক বাস বিভাগগুলিতে ইনডোর ব্যবহারের জন্য ডিজাইন করা, এই সুইচগিয়ারটি বৈদ্যুতিক শক্তির বিরামবিহীন গ্রহণযোগ্যতা এবং বিতরণকে সহজতর করে। এর বহুমুখী ক্ষমতা, সার্কিট নিয়ন্ত্রণ, সুরক্ষা এবং পর্যবেক্ষণকে ঘিরে রাখা, এটি বিভিন্ন সেটিংসে যেমন বিদ্যুৎকেন্দ্র, সাবস্টেশন, শিল্প ও খনির উদ্যোগ, উচ্চ-উত্থিত বিল্ডিং এবং এমনকি রিং মেইন ইউনিটগুলির সাথে রিং নেটওয়ার্ক ক্যাবিনেটগুলিতে মোতায়েনের জন্য বহুমুখী রেন্ডার করে।

জাতীয় এবং আন্তর্জাতিক উভয় মানদণ্ডকে মেনে চলার প্রতিশ্রুতি উচ্চ ভোল্টেজ সুইচগিয়ারের রাজ্যে একটি নির্ভরযোগ্য, উচ্চ-কর্মক্ষমতা এবং প্রযুক্তিগতভাবে উন্নত সমাধান সরবরাহ করার জন্য লুগাওয়ের উত্সর্গকে আন্ডারস্কোর করে।

13.8 কেভি এমভি এইচভি এয়ার ইনসুলেটেড সুইচগিয়ার অপারেটিং পরিবেশ

1। সর্বাধিক তাপমাত্রা 40 ডিগ্রি অতিক্রম করে না, সর্বনিম্ন -25 ডিগ্রির বেশি নয়

2। আপেক্ষিক আর্দ্রতা: দৈনিক গড় 95% এর বেশি নয়, উচ্চতার 90% এর বেশি মাসিক গড় 1000 মিটার বেশি হয় না (সময়ের সাথে সাথে নির্মাতার সাথে পরামর্শ করতে পারে)

3 ... কোনও আগুন, বিস্ফোরণ, ভারী দূষণ, রাসায়নিক জারা এবং গুরুতর শক সাইটগুলি নেই।

13.8 কেভি এমভি এইচভি এয়ার ইনসুলেটেড সুইচগিয়ার বৈশিষ্ট্য

কিউবিকেল, কোনও ld ালাই ছাড়াই একটি একত্রিত কাঠামো, উচ্চ যান্ত্রিক শক্তি এবং একটি শৈল্পিক উপস্থিতি প্রদর্শন করে, এটি উচ্চ ভোল্টেজ সুইচগিয়ারের জন্য একটি আদর্শ সমাধান হিসাবে তৈরি করে।

পিছনের উপরের অংশটি GN30-12 রোটারি সংযোগ বিচ্ছিন্ন স্যুইচকে উত্সর্গীকৃত, যখন নীচের অংশটি GN19-12C সংযোগ বিচ্ছিন্ন স্যুইচকে সামঞ্জস্য করে। মেকানিকাল ইন্টারলক ডিভাইস, নির্দিষ্ট পদ্ধতিগুলি অনুসরণ করে পরিচালিত, উচ্চ ভোল্টেজ সুইচগিয়ারের মধ্যে কর্মী এবং সরঞ্জাম উভয়ের জন্য নির্ভরযোগ্য সুরক্ষা সুরক্ষা নিশ্চিত করে।

ব্যবহৃত মূল স্যুইচটি হ'ল একটি মনোব্লক টাইপ, উচ্চ ভোল্টেজ সুইচগিয়ারের বহুমুখিতা এবং কার্যকারিতা বাড়িয়ে জেডএন 63-12 (ভিএস 1-12) এবং ভিডি 4-12 এর মতো বিকল্প সরবরাহ করে।

মূল সুইচ, সংযোগ বিচ্ছিন্নকারী এবং ঘনক্ষেত্রের দরজাগুলির মধ্যে ইন্টারলকগুলিতে বাধ্যতামূলক যান্ত্রিক লকিং পদ্ধতি নিয়োগ করে সিস্টেমটি 'পাঁচ-প্রমাণ' ইন্টারলক ফাংশনটি পূরণ করে। এই বৈশিষ্ট্যটি রিং মেইন ইউনিটের সাথে এলোমেলো সংমিশ্রণের অনুমতি দেয়, উচ্চ ভোল্টেজ সুইচগিয়ারের ক্রিয়াকলাপে বর্ধিত নমনীয়তা এবং সুরক্ষা নিশ্চিত করে।

13.8 কেভি এমভি এইচভি এয়ার ইনসুলেটেড সুইচগিয়ার স্পেসিফিকেশন

সুইচগিয়ারের প্রধান প্রযুক্তিগত পরামিতি এবং উপাদান মডেল

নং নং	আইটেম	ইউনিট	প্রযুক্তিগত পরামিতি
1	রেট ভোল্টেজ	কেভি	3.6,7.2,12
2	রেটেড পাওয়ার ফ্রিকোয়েন্সি সহ্য ভোল্টেজ	কেভি	মাটি, একই: 42; ফ্র্যাকচার: 45
3	রেটেড বজ্রপাতের প্রবণতা ভোল্টেজ সহ্য	কেভি	মাটি, একই: 75; ফ্র্যাকচার: 85
4	রেট ফ্রিকোয়েন্সি	এইচজেড	50
5	বর্তমান রেট	A	6,301,250
6	রেটেড শর্ট সার্কিট ব্রেকিং কারেন্ট (পিক)	কেভি	20,25,31.5
7	রেটেড শর্ট সার্কিট ক্লোজিং কারেন্ট (পিক)	কেভি	50,63,80।
8	রেটেড ডায়নামিক স্থিতিশীল কারেন্ট (পিক)	কেভি	50,63,80
9	বিদ্যুৎ বৈদ্যুতিক স্থিতিশীল বর্তমান 4 এস (আরএমএস)	কেভি	20,25,31.5
10	সুরক্ষা শ্রেণি	聽	1p2x
11	মাত্রা (ডাব্লু মস্তিষ্ক ডি মস্তিষ্ক এইচ)	মিমি	900x1000x2300
12	ওজন	কেজি	-600

জেডএন 63-12 টাইপ ভ্যাকুয়াম সার্কিট ব্রেকারের প্রধান প্রযুক্তিগত পরামিতি

নং নং	আইটেম	ইউনিট	প্রযুক্তিগত পরামিতি
1	রেট ভোল্টেজ	কেভি	12
2	বর্তমান রেট	A	6,301,250
3	রেটযুক্ত শর্ট সার্কিট ব্রেকিং কারেন্ট	কেভি	20,25,31.5
4	রেটেড শর্ট সার্কিট বর্তমান বর্তমান	দ্য	50,63,80
5	রেটযুক্ত স্বল্প সময়ের বর্তমান বর্তমান (4 এস কার্যকর মান)	দ্য	20.25,31.5
6	রেটেড পিক সহ্য কারেন্ট (পিক)	দ্য	50,63,80
7	মেকানিক্যালাইফ	সময়	10000
8	স্বল্প সময়ের বিরতি বর্তমান ব্রেকিং টাইমস রেট	সময়	50
9	অপারেটিং সিকোয়েন্স রেটেড		অফ -0.3 এস-সি আইএস -180 এস-সি ও
10	মাথার দূরত্বের সাথে যোগাযোগ করুন	মিমি	11 ± 1
11	যোগাযোগ যোগাযোগ স্ট্রোক	মিমি	4 ± 0.5
12	ইন্টারফেজ সেন্টার দূরত্ব	মিমি	210
13	খোলার গতি	মেসার্স	1.2 ± 0.2
14	বন্ধ গতি	মেসার্স	0.6 ± 0.2
15	খোলার সময়	এমএস	≤60
16	বন্ধ সময়	এমএস	≤75
17	তিন - ফেজ খোলার সিঙ্ক্রোনাইজেশন	এমএস	≤2
18	বন্ধ বাউন্স	এমএস	≤2
19	লুপ প্রতিরোধের	এক	≤45
20	যোগাযোগের মাথার বেধ জমে থাকা	মিমি	3
